سرج تانک اتمسفریک | مخزن کنترل نوسانات فشار در خطوط انتقال

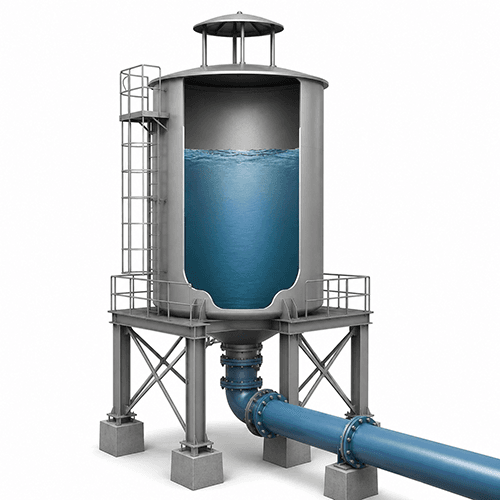

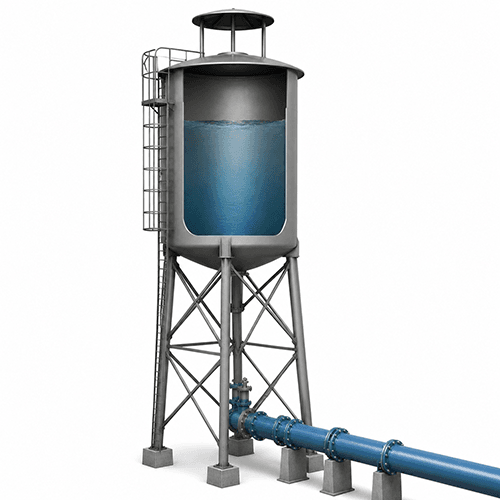

سرج تانک اتمسفریک (Atmospheric Surge Tank) یکی از مؤثرترین تجهیزات برای کنترل نوسانات فشار و کاهش اثرات ضربه قوچ (Water Hammer) در خطوط انتقال سیال است. این مخزن به‌گونه‌ای طراحی می‌شود که سطح سیال داخل آن با اتمسفر در تماس بوده و فشار داخل مخزن برابر فشار اتمسفر است.

در این سیستم، فشار مورد نیاز برای عملکرد مخزن از ارتفاع ستون آب تأمین می‌شود. این موضوع تفاوت اصلی آن با تانک ضربه‌گیر تحت فشار است که در آن فشار توسط بالشتک گاز فشرده (هوا یا نیتروژن) ایجاد می‌شود.

مخزن ضربه‌گیر اتمسفریک با ایجاد یک مسیر تبادل جریان میان مخزن و خط لوله، نوسانات فشار را جذب کرده و از ایجاد فشارهای مثبت یا منفی مخرب در سیستم جلوگیری می‌کند. به همین دلیل در بسیاری از خطوط انتقال طولانی و پروژه‌های بزرگ آبرسانی به عنوان یکی از مهم‌ترین تجهیزات حفاظت هیدرولیکی شناخته می‌شود.

نحوه عملکرد سرج تانک اتمسفریک

عملکرد این مخزن مستقیماً به تغییرات فشار در خط لوله وابسته است و به صورت یک مخزن متعادل‌کننده هیدرولیکی عمل می‌کند.

• در صورت افزایش ناگهانی فشار در خط لوله، بخشی از جریان وارد سرج تانک شده و انرژی موج فشاری جذب می‌شود.
• در صورت کاهش فشار یا ایجاد فشار منفی، آب ذخیره شده در مخزن به خط لوله بازمی‌گردد.

این تبادل جریان باعث می‌شود دامنه نوسانات فشار کاهش یافته و شرایط هیدرولیکی سیستم پایدار شود.

سرج تانک در محل نصب توسط فشار خط لوله در همان نقطه پر می‌شود و بسته به نوع طراحی می‌تواند به صورت یک‌طرفه یا دوطرفه به خط متصل گردد.

انواع سرج تانک اتمسفریک

سرج تانک‌ها بر اساس نحوه تبادل جریان با خط لوله به دو نوع اصلی تقسیم می‌شوند.

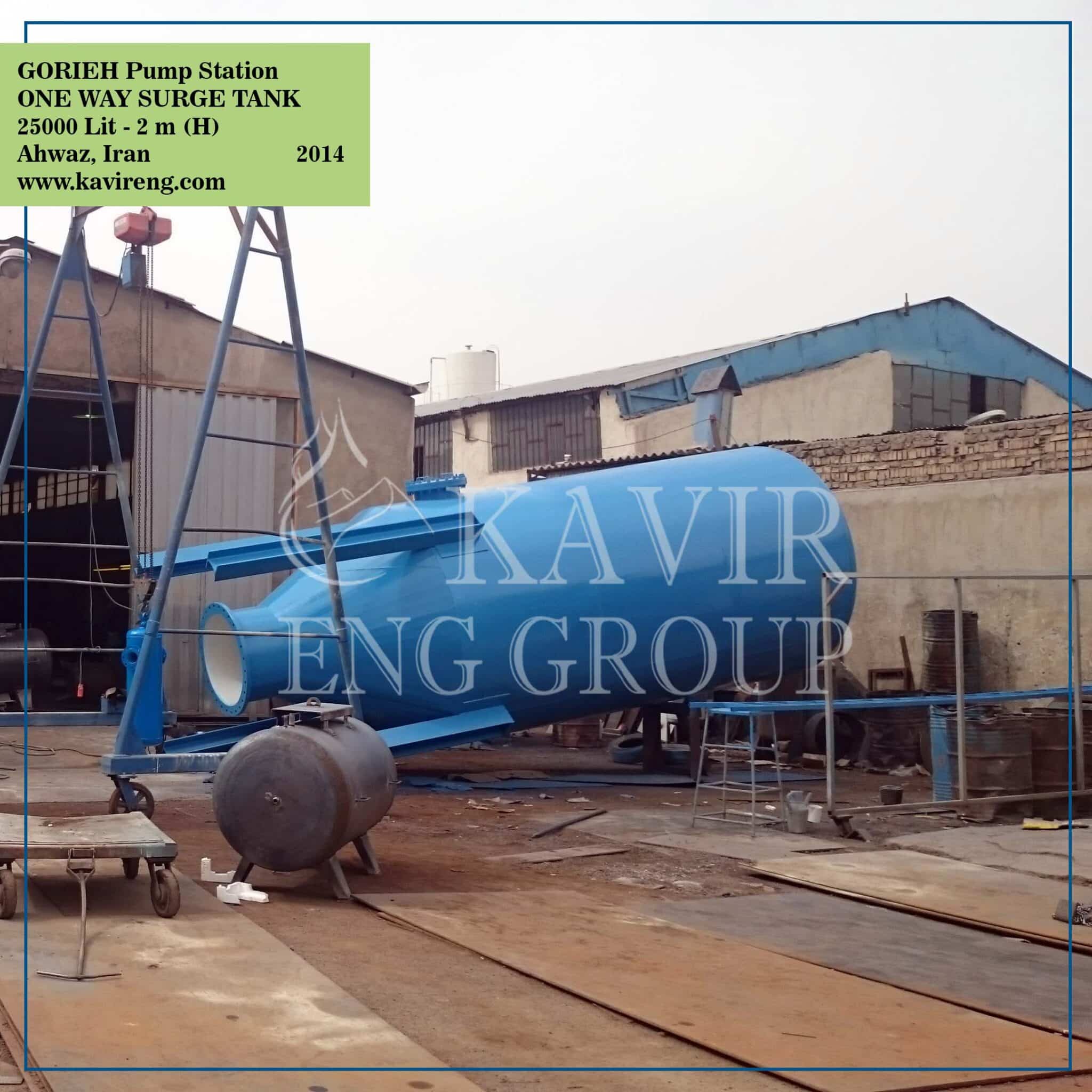

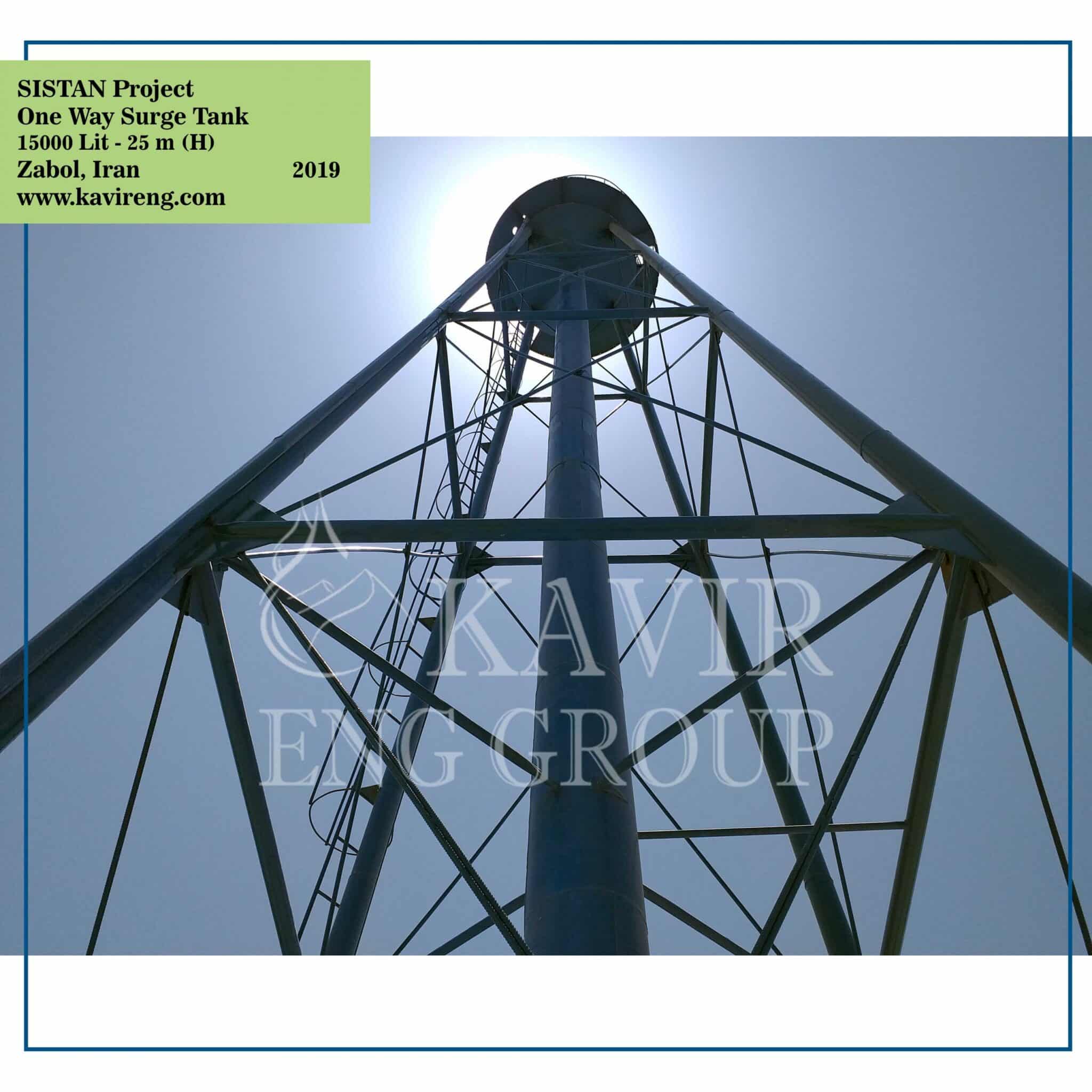

سرج تانک یک‌طرفه (مخزن تغذیه)

در این نوع مخزن (One Way Surge Tank)، جریان فقط از مخزن به خط لوله برقرار می‌شود و هدف اصلی آن جلوگیری از ایجاد فشار منفی و خلأ در خط انتقال است.

کاربردهای متداول:

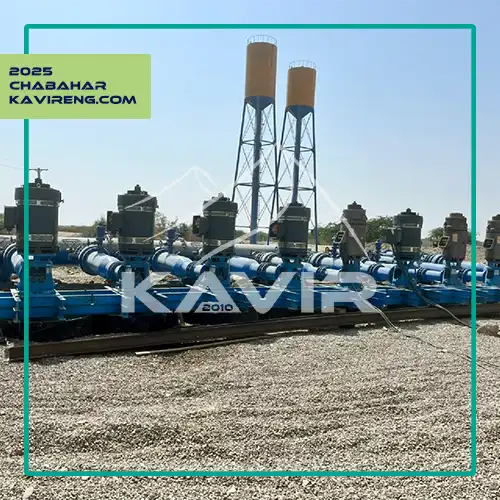

• ایستگاه‌های پمپاژ
• نقاط مرتفع مسیر خطوط انتقال
• سیستم‌هایی که احتمال ایجاد خلأ در آن‌ها وجود دارد

در این نوع سرج تانک:

• مخزن از طریق یک انشعاب از خط لوله پر می‌شود.
• فشار خط لوله باعث تغذیه مخزن می‌شود.
• برای جلوگیری از سرریز شدن، نصب شیر فلوتر در ورودی مخزن ضروری است.

گروه مهندسی کویر تجربه طراحی، ساخت و اجرای سرج تانک یک‌طرفه تا ارتفاع ۴۰ متر و حجم ۵۰ مترمکعب را در پروژه‌های مختلف دارد.

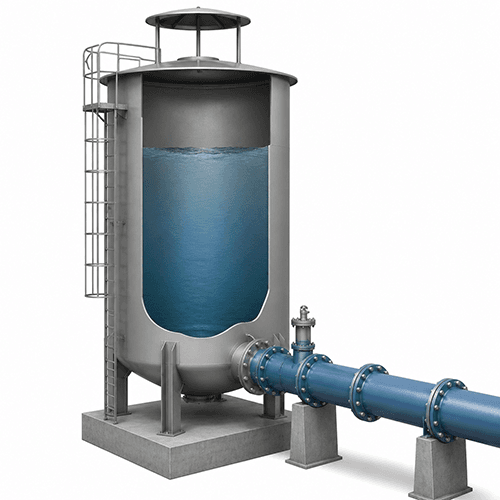

سرج تانک دوطرفه (موج‌گیر)

در این نوع سرج تانک (Two Way Surge Tank) امکان تبادل جریان در هر دو جهت وجود دارد:

• ورود آب از خط لوله به مخزن در زمان افزایش فشار
• تخلیه آب از مخزن به خط لوله در زمان کاهش فشار

به همین دلیل این نوع مخزن ضربه گیر قادر است هم‌زمان فشارهای مثبت و منفی سیستم را کنترل کند.

ویژگی‌های اصلی:

• اتصال مستقیم به خط لوله
• عدم نیاز به خط پرکن جداگانه
• تغذیه و تخلیه از طریق همان اتصال اصلی
• عدم نیاز به شیر فلوتر به دلیل تعادل طبیعی سطح آب

در این سیستم ارتفاع مخزن معمولاً کمی بیشتر از فشار استاتیکی خط در محل نصب طراحی می‌شود تا عملکرد صحیح آن تضمین گردد.

مزایای سرج تانک اتمسفریک

استفاده از مخزن ضربه‌گیر اتمسفریک در خطوط انتقال مزایای قابل توجهی دارد:

• کنترل مؤثر نوسانات فشار در خطوط لوله
• جلوگیری از ایجاد فشار منفی و خلأ
• کاهش اثرات ضربه قوچ
• افزایش ایمنی شبکه انتقال
• کاهش تنش‌های هیدرولیکی در لوله‌ها
• عملکرد ساده و قابل اطمینان
• نیاز حداقلی به تجهیزات مکانیکی

ملاحظات طراحی سرج تانک اتمسفریک

طراحی و جانمایی سرج تانک باید بر اساس تحلیل دقیق هیدرولیکی سیستم انجام شود. مهم‌ترین پارامترهای طراحی عبارتند از:

• پروفیل طولی خط انتقال
• خط گرادیان هیدرولیکی (HGL)
• شرایط بهره‌برداری سیستم
• محل ایستگاه پمپاژ
• دامنه تغییرات فشار
• محدودیت‌های اجرایی مسیر خط

انتخاب محل مناسب نصب سرج تانک نقش بسیار مهمی در عملکرد آن در کنترل ضربه قوچ دارد.

در بسیاری از پروژه‌ها:

• سرج تانک تا حجم حدود ۵۰ مترمکعب به صورت فلزی ساخته می‌شود.
• برای حجم‌های بزرگ‌تر معمولاً از سازه‌های بتنی استفاده شده و مخزن در رقوم ارتفاعی مناسب در مسیر خط جانمایی می‌شود.

راهنمای انتخاب مخزن ضربه‌گیر

در خطوط انتقال سیال، برای کنترل پدیده ضربه قوچ (Water Hammer) معمولاً از تجهیزاتی مانند تانک ضربه‌گیر تحت فشار یا سرج تانک اتمسفریک استفاده می‌شود. انتخاب نوع مناسب مخزن به شرایط هیدرولیکی سیستم، طول خط انتقال، اختلاف ارتفاع مسیر، شکل پروفیل مسیر خط لوله، نتایج محاسبات و نحوه و ملاحظات بهره‌برداری از سیستم بستگی دارد.

چه زمانی از سرج تانک اتمسفریک استفاده می‌شود؟

سرج تانک معمولاً در سیستم‌هایی استفاده می‌شود که:

• خطوط انتقال طولانی دارند
• اختلاف ارتفاع مسیر زیاد است
• نوسانات فشار در طول مسیر رخ می‌دهد
• امکان نصب مخزن در نقاط مرتفع مسیر وجود دارد

کاربردهای متداول:

• خطوط انتقال آب بین‌شهری
• پروژه‌های سد و نیروگاه
• خطوط انتقال ثقلی
• شبکه‌های انتقال با طول زیاد

مقایسه تانک ضربه‌گیر با سرج تانک اتمسفریک

مهم‌ترین تفاوت‌های تانک ضربه گیر تحت فشار و سرج تانک اتمسفریک به صورت خلاصه به شرح زیر است:

✅ تانک ضربه‌گیر تحت فشار

• مخزن بسته و تحت فشار
• دارای بالشتک گاز (هوا یا نیتروژن)
• مناسب برای ایستگاه‌های پمپاژ
• نیاز به حجم کمتر نسبت به سرج تانک اتمسفریک
• مناسب برای فضاهای محدود

✅ سرج تانک اتمسفریک

• مخزن در تماس با اتمسفر
• معمولاً ابعاد بزرگ‌تر
• مناسب برای خطوط انتقال طولانی
• کنترل فشار در طول مسیر خط
• نصب در نقاط خاص از مسیر انتقال (قله‌های مسیر)

عوامل مؤثر در انتخاب نوع مخزن ضربه‌گیر

انتخاب صحیح مخزن کنترل ضربه قوچ باید بر اساس تحلیل دقیق هیدرولیکی سیستم انجام شود. مهم‌ترین پارامترهای طراحی عبارتند از:

• طول خط انتقال
• قطر لوله
• جنس لوله
• سرعت جریان سیال
• مشخصات پمپ‌ها
• پروفیل ارتفاعی مسیر
• محل ایستگاه پمپاژ
• شرایط بهره‌برداری سیستم

به همین دلیل در همه پروژه‌ها، قبل از انتخاب تجهیز مناسب، تحلیل ضربه قوچ و شبیه‌سازی گذرای هیدرولیکی انجام می‌شود.

جمع‌بندی

سرج تانک اتمسفریک یکی از ساده‌ترین و در عین حال مؤثرترین روش‌ها برای کنترل نوسانات فشار و کاهش اثرات ضربه قوچ در خطوط انتقال سیال است. طراحی صحیح و جانمایی مناسب این مخزن می‌تواند از بروز خسارات جدی در سیستم جلوگیری کرده و پایداری شبکه انتقال را تضمین کند.

برای دریافت مشاوره تخصصی طراحی، محاسبه، ساخت و خرید سرج تانک متناسب با شرایط پروژه، می‌توانید با کارشناسان گروه مهندسی کویر در ارتباط باشید.
