زمان مطالعه: 8 دقیقهسرج تانک چیست؟

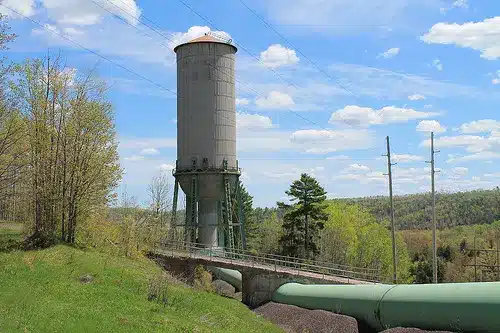

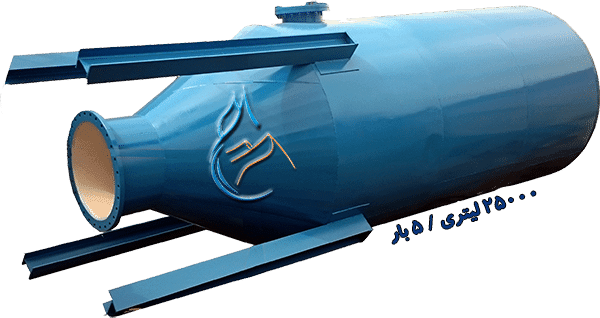

سرج تانک اتمسفریک یا مخزن ضربه گیر اتمسفریک که گاهی به اشتباه سرچ تانک هم خوانده می‌شود، که سطح آب آن با اتمسفر در تماس است و براي جلوگيري از فشارهاي نامطلوب كم و زياد در حین پدیده ضربه قوچ به كار مي‌رود.
اصل کار آن ساده است و بر تبادل آب بین مخزن و خط لوله استوار است:
- هنگام افزایش فشار: مخزن مانند یک ظرف ذخیره عمل می‌کند و بخشی از آب خط لوله به داخل آن جریان می‌یابد؛ بدین ترتیب موج فشار مثبت تضعیف می‌شود.
- هنگام کاهش فشار: مخزن مانند یک منبع تغذیه عمل می‌کند و آب ذخیره‌شده در آن به خط لوله وارد می‌شود؛ بدین ترتیب فشار از افت شدید و رسیدن به شرایط خلأ باز می‌ماند.

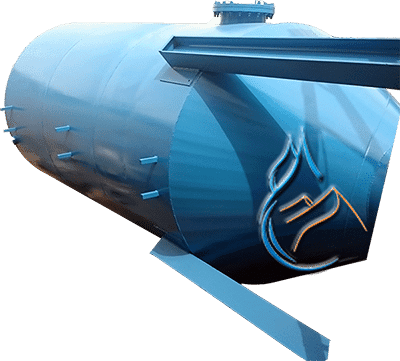

چون سطح آب مخزن به جو باز است، فشار روی سطح آن همواره برابر فشار اتمسفر است و برخلاف مخازن تحت فشار (مانند Airchamber) نیازی به کمپرسور یا بالشتک هوا ندارد. همین ویژگی، سرج تانک اتمسفریک (Surge Tank) را ساده، کم هزینه و بسیار قابل‌اعتماد می‌کند؛ اما نصب آن مستلزم تأمین ارتفاع مناسب نسبت به خط گرادیان هیدرولیکی است.
سرج تانک‌ها بر اساس جهت جریان مجاز به دو دسته تقسیم می‌شوند:
- سرج تانک یکطرفه یا One Way Surge Tank (مخزن تغذیه): فقط برای کنترل فشارهای کم (منفی).
- سرج تانک دوطرفه یا Two Way Surge Tank (مخزن موج‌گیر): برای کنترل هر دو حالت فشار کم و زیاد.
سرج تانک یکطرفه (تغذیه)
سرج تانک یکطرفه فقط در برابر فشار منفی کاربرد دارد، آب تنها از مخزن به سمت خط لوله جریان می‌یابد و هیچ‌گاه از خط به مخزن برنمی‌گردد.
نحوه عملکرد
سطح آب سرج تانک یکطرفه در تماس با اتمسفر است و فشار سیال در آن معادل فشار جو است. در شرایط عادی بهره‌برداری، خط گرادیان هیدرولیکی (که فشار دینامیکی سیال داخل لوله را نشان می‌دهد) بالاتر از سطح آب مخزن قرار دارد و با کمک خط تغذیه مخزن پر و در حالت آماده‌باش می‌ماند (معمولاً با نصب شیر فلوتر مانع از سرریز آب مخزن می‌شوند). هنگام ضربه قوچ، به محض اینکه ارتفاع پیزومتریک خط به پایین‌تر از تراز آب مخزن برسد، آب از مخزن وارد خط می‌شود و از خلأزایی جلوگیری می‌کند.
به عبارت ديگر هيچگاه در طي وقوع پديده ضربه قوچ، جريان آب از خط لوله به مخزن تغذيه برقرار نمي‌شود (با نصب شیر یکطرفه روی لوله اتصال) و لذا اين مخازن تنها جهت مقابله با ايجاد فشارهاي منفي كاربرد دارند و در شرايطي كه فشارهاي مثبت غيرقابل تحمل در خط لوله پديد مي‌آيد اين مخازن كارايي لازم جهت استهلاك فشارهاي مثبت را ندارند.
محل‌های رایج نصب
- ایستگاه پمپاژ: در طرح‌هایی که با توجه به پروفیل خط انتقال، فشار منفی در ایستگاه پمپاژ رخ می‌دهد و تراز آب مخزن مکش به‌طور قابل‌ملاحظه‌ای بالاتر از محور پمپ‌هاست، می‌توان از مخزن مکش از طریق یک لوله ارتباطی (کنارگذر یا بای‌پس) به‌عنوان مخزن تغذیه استفاده کرد. در طرح‌های که اختلاف ارتفاع ایستگاه پمپاژ و انتهای خط کم باشد هم می‌توان با سرج تانک یک طرفه، فشارهای منفی را کنترل کرد.
- نقاط مرتفع مسیر: فشار در قله‌ها و نقاط بلند مسیر زودتر از سایر بخش‌ها کاهش می‌یابد؛ از این رو این نقاط مکانی مؤثر برای نصب مخزن تغذیه و جلوگیری از شرایط خلأ هستند.
معایب و ملاحظات اجرایی
- مخازن تغذیه معمولاً در قله‌های مسیر و با فاصله زیاد از ایستگاه پمپاژ ساخته می‌شوند؛ بنابراین برای هر کدام باید محوطه حفاظت‌شده، ساختمان نگهبانی و امکانات مناسب برای بهره‌بردار پیش‌بینی شود.
- باید از پر بودن مخزن در شرایط پایدار اطمینان حاصل کرد؛ سطح آب مخزن باید با لوله آب‌نما در دید بهره‌بردار باشد و در سامانه‌های مجهز به تجهیزات کنترل از راه دور، تراز آن پایش شود.
- در مناطق سردسیر برای جلوگیری از یخ‌زدگی، مخزن باید در مکان سرپوشیده نصب شود؛ در غیر این صورت سامانه گرمایشی و عایق‌کاری بدنه مخزن لازم است.
- شیر یکطرفه و تجهیزات اتصال باید دوره‌ای بازرسی و آزمایش شوند، زیرا در لحظه نیاز باید بی‌درنگ باز شوند.
سرج تانک دوطرفه (موج‌گیر)
سرج تانک دوطرفه هم فشار منفی و هم فشار مثبت را مهار می‌کند، چون آب می‌تواند هم از مخزن به خط و هم از خط به مخزن جریان یابد.
نحوه عملکرد
مخزن موج‌گیر مشابه مخزن تغذیه است، با این تفاوت که علاوه بر ورود آب از مخزن به خط لوله، ورود آب از خط به مخزن نیز ممکن است. سطح آب آن نیز با اتمسفر در تماس است و فشار سیال برابر فشار جو است. رقوم استقرار این مخزن منطبق بر خط گرادیان هیدرولیکی است؛ بنابراین در شرایط عادی سطح آب مخزن با تراز پیزومتریک خط هم‌سطح است.
هنگام ضربه قوچ، با افزایش یا کاهش فشار خط، خط گرادیان هیدرولیکی جابه‌جا می‌شود و به تبع آن آب در مخزن به نوسان درمی‌آید:
- موج مثبت: آب از خط لوله به مخزن می‌رود، سطح مخزن بالا می‌آید و فشار تعدیل می‌شود.
- موج منفی: آب از مخزن به خط لوله هدایت می‌شود و از افت فشار شدید و خلأزایی جلوگیری می‌کند.
انرژی موج ضربه قوچ با این نوسان‌ها به تدریج در اثر اصطکاک و تلفات ورودی/خروجی میرا می‌شود. برای افزایش اثر میرایی، گاه از دریچه‌های محدودکننده جریان (اریفیس) در محل اتصال مخزن به خط استفاده می‌شود.
شرایط کاربرد
مخزن موج‌گیر فقط در نقاطی از خط قابل استفاده است که بتوان سطح مخزن را با ارتفاع مناسب و قابل‌قبول هم‌سطح خط گرادیان هیدرولیکی قرار داد. در مسیرهای مسطح یا با فشار کاری بالا، ارتفاع لازم ممکن است بسیار زیاد و اجرای آن غیراقتصادی باشد؛ در این موارد از تجهیزات دیگر، مثل مخازن تحت فشار، استفاده می‌شود. همچنین در طراحی باید پایداری نوسانات مخزن در شرایط مختلف کاری و تأثیر آن بر محاسبات هیدرولیکی و ضربه قوچ بررسی شود.

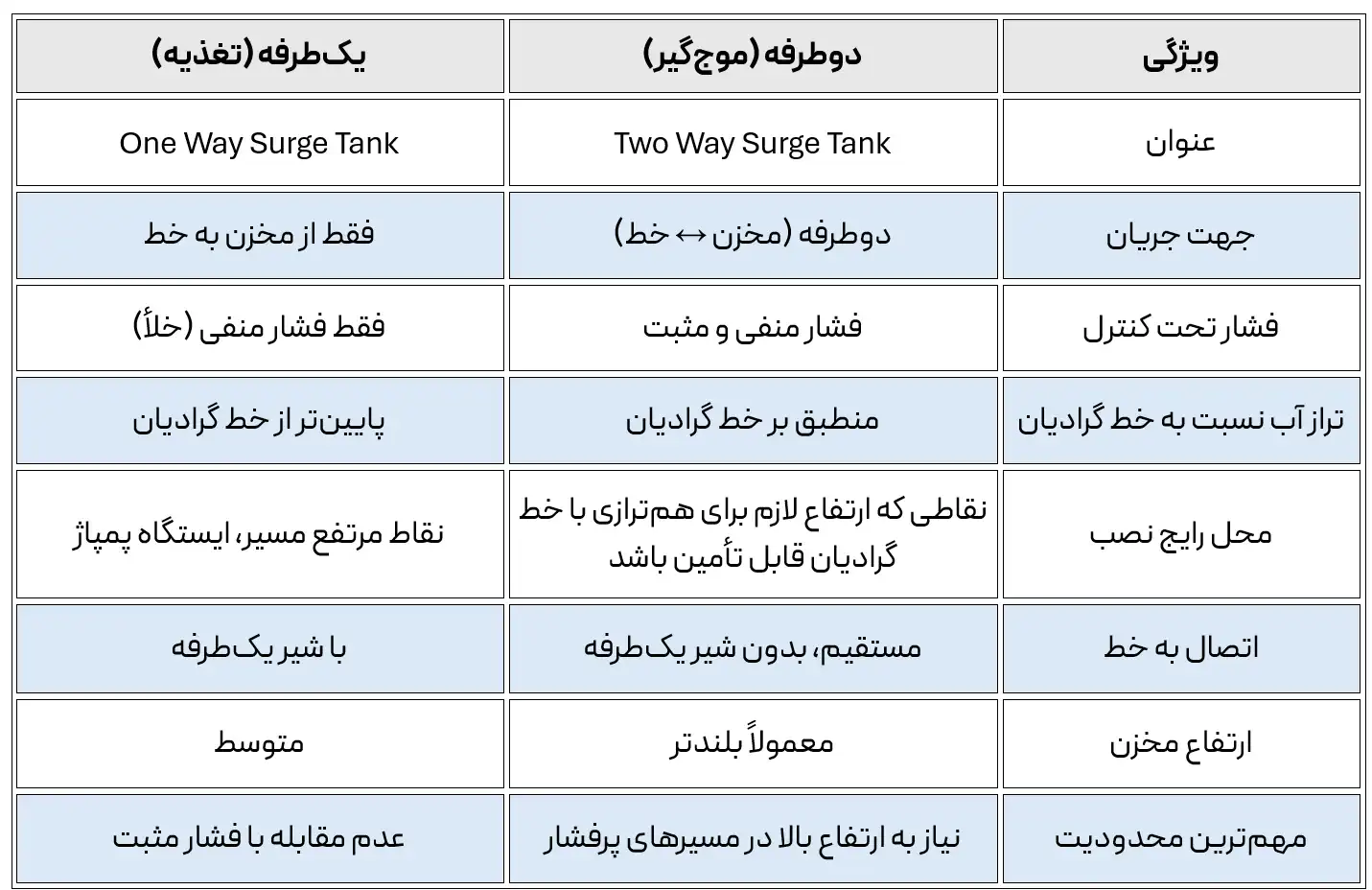

مقایسه سرج تانک یکطرفه و دوطرفه
تفاوت اصلی در جهت جریان مجاز و نوع فشاری است که مهار می‌شود:، یکطرفه فقط فشار منفی را و دوطرفه هر دو فشار (منفی و مثبت) را کنترل می‌کند.
معیارهای طراحی و انتخاب محل و حجم
اندازه و محل سرج تانک را باید تحلیل گذرای هیدرولیکی تعیین کند، نه تجربه یا حدس؛ ورودی‌ها و ملاحظات اصلی این تحلیل در ادامه آمده است.
داده‌های ورودی تحلیل
- پروفیل طولی خط لوله (ارتفاع نقاط، فاصله‌ها و نقاط اوج مسیر)
- قطر، جنس و ضخامت لوله و در نتیجه سرعت موج
- دبی و سرعت جریان در شرایط بهره‌برداری
- مشخصات پمپ‌ها و سناریوهای گذرا (قطع برق، خاموشی ناگهانی، بستن شیر)
- فشار کاری و فشار آزمون لوله و تجهیزات
مراحل انتخاب
- شبیه‌سازی ضربه قوچ بدون تجهیز حفاظتی و شناسایی نقاط با بیشترین فشار بالا و پایین.
- بررسی توپوگرافی برای یافتن نقاطی که تراز مخزن در آن‌ها قابل تأمین است.
- انتخاب نوع مخزن، اگر مشکل فقط فشار منفی است، مخزن تغذیه؛ اگر فشار مثبت هم بحرانی است و ارتفاع کافی موجود است، مخزن موج‌گیر.
- تعیین حجم و ارتفاع مخزن به‌گونه‌ای که در بدترین سناریو آب کافی برای تغذیه خط وجود داشته باشد و مخزن سرریز نشود.
- بررسی مجدد با شبیه‌سازی و بهینه‌سازی (قطر لوله اتصال، شیر یکطرفه، اریفیس).
- توجه به خالی شدن خط و مخزن بعد از بروز ضربه قوچ و پیش‌بینی تمهیدات مورد نیاز درصورت لزوم.
نکات طراحی
- حجم مخزن: بر اساس حجم آب لازم برای مهار ضربه قوچ در بدترین سناریو تعیین می‌شود.
- قطر و طول لوله اتصال: بر سرعت تبادل آب و میرایی نوسان‌ها اثر مستقیم دارد.
- سرریز و تخلیه: باید برای جلوگیری از طغیان مخزن در موج‌های مثبت پیش‌بینی شود (به‌ویژه در مخزن دوطرفه).
- پوشش و توری: باید ورود حشرات، ذرات و آلاینده‌ها را مهار کند.
- دسترسی و ایمنی: شامل نردبان، دریچه بازدید، نرده و روشنایی است.

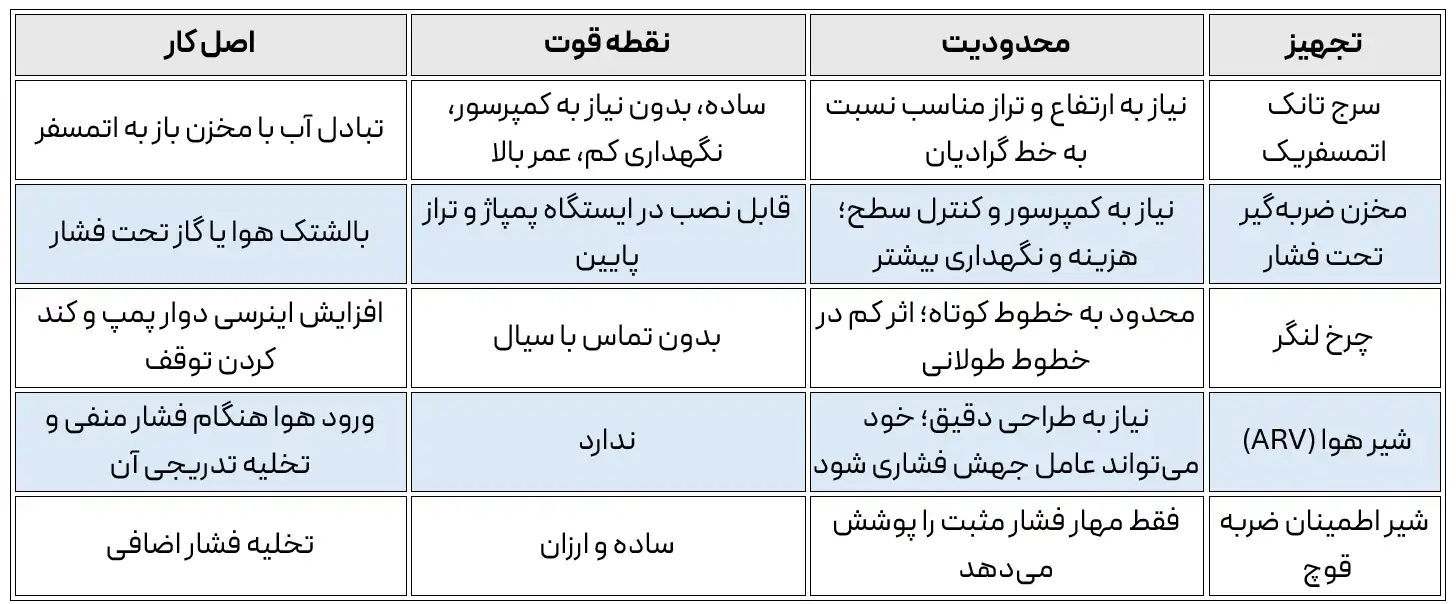

مقایسه با سایر تجهیزات حفاظتی ضربه قوچ
سرج تانک تنها راه مهار ضربه قوچ نیست؛ انتخاب بهینه به پروفیل مسیر، فشار کاری و هزینه بستگی دارد و گاهی ترکیبی از چند تجهیز بهترین نتیجه را می‌دهد.
در عمل، ترکیب‌هایی مانند سرج تانک (Surge Tank) به همراه مخزن ضربه‌گیر تحت فشار (Surge Vessel) رایج است.
نصب، بهره‌برداری و نگهداری
عملکرد سرج تانک در لحظه حادثه به آماده بودن دائمی آن بستگی دارد؛ بنابراین برنامه بازرسی منظم به‌اندازه طراحی درست اهمیت دارد.
- قبل از راه‌اندازی: آزمون عملکرد شیر یکطرفه، بازبینی ترازها، آزمایش آب‌بندی مخزن و تنظیم دقیق سطح‌سنج.
- در بهره‌برداری عادی: اطمینان از پر بودن مخزن (مخزن تغذیه)، پایش سطح با لوله آب‌نما یا سنسور از راه دور و کنترل کیفیت آب داخل مخزن.
- بازرسی فصلی (هر ۳ ماه): بررسی چشمی نشتی، رسوب، سلامت پوشش و توری، و دقت سطح‌سنج.
- بازرسی جامع (هر ۱ تا ۲ سال): تخلیه و تمیزکاری مخزن، کنترل شیرهای مکانیکی، بررسی خوردگی و پوشش بدنه و آزمایش تجهیزات کنترل از راه دور.
- مناطق سردسیر: نصب در مکان سرپوشیده یا استفاده از عایق‌کاری و سامانه گرمایشی برای جلوگیری از یخ‌زدگی.
- ایمنی و حفاظت: محوطه حصارکشی‌شده، تابلوهای هشدار، دسترسی ایمن و پیش‌بینی نگهبانی برای مخازن دورافتاده.
- تجهیزات مکمل: نصب شیرهای تخلیه هوا (ARV) در نقاط مرتفع برای خروج هوای محبوس که خود می‌تواند جهش‌های فشاری شدید ایجاد کند.
مشاوره تخصصی و مهندسی
چه سیستم شما به یک مخزن تغذیه یکطرفه برای کاهش شرایط خلأ نیاز داشته باشد و چه به یک موج‌گیر دوطرفه برای مدیریت نوسان‌های پیچیده فشار، تعیین دقیق نوع، محل و حجم مخزن کلید اثربخشی عملیاتی است. با ادغام این مخازن در تحلیل هیدرولیکی، طول عمر زیرساخت‌های خود را به‌میزان قابل‌توجهی افزایش می‌دهید.
برای محاسبه اندازه یا محل بهینه مخزن خود به کمک نیاز دارید؟ برای مشاوره با تیم مهندسی ما، گروه مهندسی کویر، تماس بگیرید.
