پدیده ضربه قوچ (Water Hammer) چیست و چه علتی دارد؟

احتمالاً تا به حال اصطلاح ضربه قوچ به گوشتان خورده ولی دقیقاً نمی‌دانید که به چه فرآیندی Water Hammer یا ضربه قوچ گفته می‌شود. ضربه قوچ از ترجمه واژه فرانسوی Coup De Belier گرفته شده و مترادف اصطلاح انگلیسی Water Hammer می‌باشد. البته اصطلاحات دیگری مانند ضربه آبی، چکش آبی، سرج و آب کوبه نیز استفاده شده که ضربه آبی و آب کوبه، مناسب‌ترین و فارسی‌ترین آنها هستند. گاهی نیز به اشتباه از کلمه سرچ هم استفاده می‌شود.

علت اصلی این نام‌گذاری، صدای متمایز و شدیدی است که هنگام وقوع این پدیده از لوله‌ها به گوش می‌رسد؛ صدایی شبیه به کوبیدن یک چکش سنگین بر بدنه فلزی لوله.

از نظر مهندسی، این پدیده زمانی رخ می‌دهد که یک سیال در حال حرکت، مجبور به توقف یا تغییر جهت ناگهانی در یک خط لوله تحت فشار شود. در واقع، ما با یک تغییر شکل عظیم انرژی روبرو هستیم که در آن انرژی جنبشی سیال به انرژی کرنش الاستیک داخلی در هر دو بخشِ سیال و دیواره لوله تبدیل می‌شود.

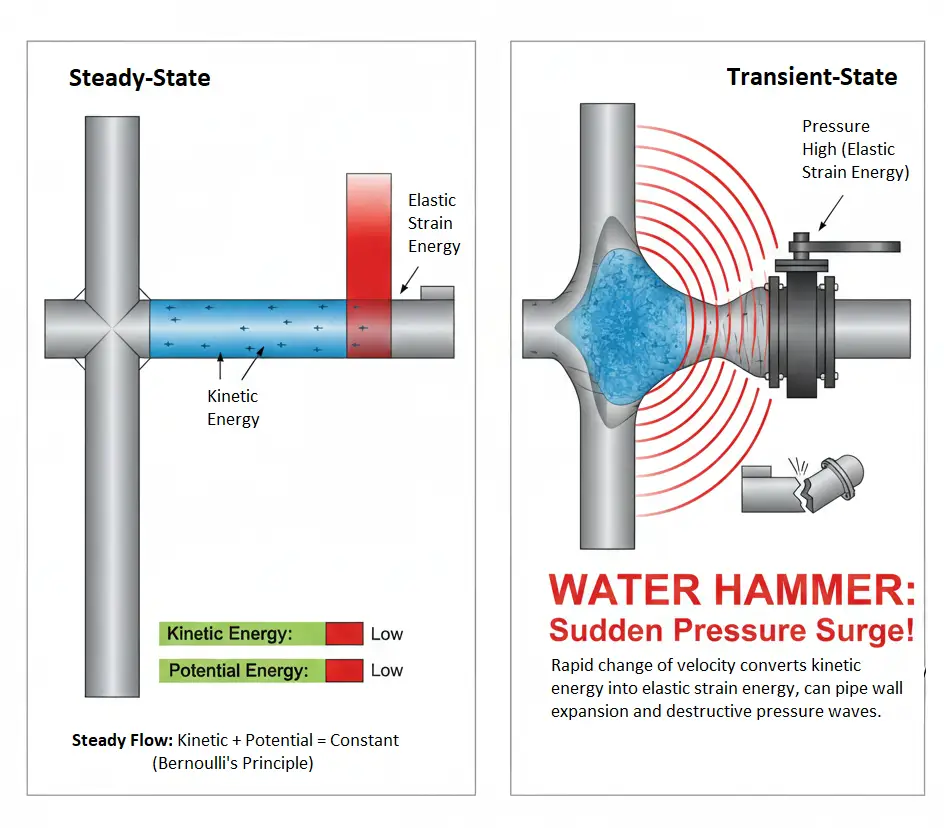

تحت شرایط پایدار (steady state)، سیالی که درون لوله حرکت می‌کند دارای دو نوع انرژی اصلی است:

• مؤلفه جنبشی که با «سرعت جریان» تعریف می‌شود.
• مؤلفه پتانسیل که با «فشار داخلی» نمایش داده می‌شود.

طبق اصل برنولی، اگر از اصطکاک ناچیز لوله‌ها صرف‌نظر کنیم، مجموع این دو انرژی همیشه ثابت می‌ماند. اما مشکل زمانی شروع می‌شود که با یک رخداد گذرا (Transient) روبرو می‌شویم؛ یعنی وضعیتی که در آن سرعت جریان ناگهان تغییر می‌کند.

با کاهش ناگهانی سرعت، انرژی جنبشی سیال راهی برای تخلیه ندارد و به ناچار، بلافاصله به انرژی پتانسیل تبدیل می‌شود. این یعنی یک افزایش فشار ناگهانی؛ فشاری که به صورت انرژی الاستیک و از طریق تراکم سیال و انبساط دیواره لوله خودش را نشان می‌دهد. این موج‌های فشاریِ سریع و میرا، مختص ایستگاه‌های پمپاژ نیستند و در هر خط لوله‌ای (چه ثقلی و چه پمپاژ) رخ می‌دهد. گاهی قدرت تخریبی این امواج که تابع زمان و تغییرات دبی هستند، به قدری زیاد است که کل زیرساخت شبکه (از تونل‌های آبی گرفته تا خطوط انتقال نفت) را با خطری جدی و وخیم روبرو می‌کند.

در بعضی سیستم‌های هیدرولیکی تحت فشار، نظیر خطوط انتقال آب، نفت، شبکه‌های توزیع آب، تونل‌های آبی، سیستم‌های پمپاژ و جریان‌های ثقلی، پدیده ضربه قوچ با ایجاد موج‌های سریع، زود گذر و میرا موجب خطرات گوناگونی می‌شود. ترکیدن خطوط لوله در سیستم‌های انتقال و شبکه‌های توزیع، مچاله شدن و خوردگی داخلی لوله‌ها، خرابی و شکستگی شیرها، دریچه‌های کنترل و پمپ‌ها از نمونه‌های بارز خسارات ناشی این پدیده می‌باشد.

ضربه قوچ در اثر یک تغییر ناگهانی (قطع، کاهش یا افزایش سریع) در سرعت جریان سیال درون یک مجرای بسته ایجاد می‌شود. نوسانات فشاری در یک سیستم (شامل فشارهای مثبت و منفی)، مستقیماً از تغییر سرعت جریان حاصل می‌شوند. تغییرات ناگهانی سرعت که این پدیده را تحریک می‌کنند، عمدتاً ناشی از موارد زیر هستند:

• باز و بسته کردن ناگهانی شیرهای قطع و وصل.
• روشن شدن سریع پمپ یا قطع ناگهانی برق و از کار افتادن پمپ (Pump Trip).
• بروز ترکیدگی در خط لوله اصلی یا نشت‌های ناگهانی.
• جدایی ستون آب (Water Column Separation)، گسیختگی در پیوستگی جریان سیال.

نکته تخصصی: جلوگیری از ضربه قوچ صرفاً به معنای استفاده از لوله‌های ضخیم و سنگین نیست؛ بلکه کلید اصلی، مدیریت تکانه است. از آنجا که اضافه فشارهای گذرا مستقیماً به سرعت وابسته‌اند، برای مهار این پدیده باید از تغییرات ناگهانی سرعت ممانعت به عمل آورد. به همین دلیل، اغلب استراتژی‌های کنترل سرج (Surge Control) برای کند کردن این انتقالات ناگهانی سرعت طراحی می‌شوند.

1. آثار و پیامدها: چرا شناسایی این پدیده حیاتی است؟

با وجود اینکه خطوط انتقال ثقلی و پمپاژ برای حالت جریان دائمی، ماندگار و پایدار (Steady State) طراحی و محاسبه می‌شوند ولی همواره دست‌یابی به این نوع جریان اتفاق نمی‌افتد. تغییرات ناگهانی در سیستم خط انتقال که بر روی جریان سیال اتفاق می‌افتد سبب ایجاد جریان‌های گذرا و ناپایدار (Transient) خواهد شد. به دلیل اینکه این جریان‌های ناپایدار گاهی سبب بروز خسارت‌هایی بر روی سیستم می‌گردند، شناسایی این جریان‌ها و آثار مخرب آنها بر روی سیستم انتقال و پیش‌بینی تمهیدات مناسب جهت پیشگیری، ضرورتی اجتناب ناپذیر است. برخی از خسارات بارز عبارتند از:

• شکست ساختاری لوله: ترکیدن آنی خط لوله به دلیل فشار بیش از حد (Overpressure) یا مچاله شدن لوله (Buckling) ناشی از ایجاد خلاء ناگهانی (موج منفی).
• خستگی و تخریب تدریجی مواد: چرخه‌های استرس مکرر باعث خستگی متریال در نقاط جوش و اتصالات شده و عمر طراحی سیستم را کاهش می‌دهد.
• خرابی تجهیزات مکانیکی و ابزار دقیق: نابودی اجزای داخلی پمپ‌ها، شیرهای کنترلی و ابزارهای دقیق مانند گیج‌ها و کنتورها.
• نشتی‌های ریز و بی‌ثباتی اتصالات: شل شدن اتصالات رزوه‌ای و فلنجی که منجر به نشتی‌های پنهان و خوردگی می‌شود.
• نشتی‌های ریز و بی‌ثباتی اتصالات: شل شدن اتصالات رزوه‌ای و فلنجی که منجر به نشتی‌های پنهان و خوردگی زیر عایق (CUI) می‌شود.
• خطرات ایمنی و محیط زیستی (HSE): ریسک پرتاب قطعات، تخلیه ناگهانی سیال و خطرات ثانویه برای پرسنل عملیاتی.

با توجه به اینکه این جریان‌های ناپایدار (Transient) می‌توانند خسارات وخیمی به بار آورند، شناسایی این «الگوهای مخرب» و پیش‌بینی تمهیدات لازم در مرحله طراحی، برای تضمین ایمنی و عملکرد مداوم سیستم یک ضرورت است.

خسارت در اثر ضربه قوچ

2. محاسبات ضربه قوچ

ضربه آبی و محاسبات ضربه قوچ در خطوط لوله را شايد بتوان پيچيده‌ترين و در عين‌حال جذاب‌ترين پديده در نظر افرادي كه با سيستم‌هاي پمپاژ و انتقال سرو كار دارند به حساب آورد. اين پديده از تغيير ناگهاني سرعت جريان در خط لوله بوجود مي‌آيد و از آنجا كه در مدت زمان بسيار كوتاهي اتفاق مي‌افتد جريان ناپایدار – حالت گذرا (Transient) نامیده می‌شود.

اگر در جريان پایدار در برآورد پارامترهاي مختلف از قبيل افت هد اصطكاكی لوله، افت هد فرعی متعلقات لوله و غيره اشتباهي رخ دهد، ممكن است سيستم نتواند آب مورد نياز را با فشار مطلوب در نقطه تحویل تامين كند. اما در حالت گذرا و ناپایدار، کوچک‌ترین بی‌دقتی در محاسبات می‌تواند به شکست جدی و فاجعه‌بار کل سیستم منجر شود.

جریان‌های ناپایدار پتانسیل ایجاد نوسانات فشار بسیار عظیم، ارتعاشات شدید و صداهای بلند (و گاهی ترسناک) را دارند. علاوه بر این، پدیده خلاءزایی (Cavitation) نیز یکی از پیامدهای رایج این وضعیت است. میزان خسارت ناشی از این جریان‌ها به چندین پارامتر حیاتی بستگی دارد که باید در محاسبات لحاظ شوند:

• تجهیزات هیدرولیکی نصب شده: نوع شیرآلات و تجهیزات کنترلی در سیستم.
• خواص الاستیک: ویژگی‌های فیزیکی و بازگشت‌پذیری دیواره لوله‌ها و خودِ سیال.
• وجود هوای محبوس: مقدار هوای موجود در خط لوله که تأثیر مستقیمی بر شدت موج‌های فشاری دارد.

3. فرمول ضربه قوچ

همانطور كه ذكر شد پديده ضربه قوچ در اثر تغيير ناگهانی سرعت جريان در خطوط لوله به‌وجود می‌آيد که از شايعترين دلايل تغيير ناگهانی سرعت، باز و بسته شدن شير قطع و وصل و روشن و خاموش شدن پمپ است. هنگامي كه پمپی خاموش می‌شود يك موج فشار منفي (Down surge) از طرف پمپ به طرف انتهاي خط لوله با سرعت a حركت می‌كند.

اين موج فشاری در واقع فشار تك تك نقاط لوله را به اندازه ΔH كاهش می‌دهد و از انتهای مسير با فشار اوليه سيستم منعكس می‌شود تا به شير يكطرفه پمپ برسد و پس از برخورد با شير يكطرفه به صورت موج فشار مثبت (Up surge) منعكس می‌شود و در حين حركت فشار تك تک نقاط لوله را به اندازه ΔH زياد می‌كند و پس از رسيدن به انتهاي مسير با فشار اوليه سيستم برمی‌گردد.

بنابراين در يك سيكل كه به اندازه T طول می‌كشد فشار در تمامي نقاط لوله دستخوش افزايش و كاهش شديد می‌شود كه می‌تواند موجب تركيدن یا مچاله شدن لوله‌ و وارد آمدن خسارات جدی به سيستم آبرسانی گردد. براي بررسی پديده ضربه قوچ نياز است تا از ميران افزايش و كاهش فشار (ΔH)، دوره تناوب سيكل ضربه قوچ و سرعت انتشار امواج فشار (a) آگاهي يابيم .

نکته تخصصی: هیچ فرمول ساده‌ای یا یک فایل اکسل برای انجام محاسبات ضربه قوچ وجود ندارد. محاسبات ضربه آبی بر پایه اصول بقای انرژی و بقای مومنتم و فرمول‌های مربوطه انجام می‌شود. محاسبات عددی به روش مشخصه معین (Method of Characteristics) براساس تئوری الاستیک انجام و به کمک رایانه و به کارگیری معادلات دیفرانسیل یک بعدی و دو بعدی در محدوده‌های موردنظر (Boundary Condition) نسبت به حل آنها از طریق حل عددی (Numerical Solution) اقدام می‌شود.

4. فرمول ژکوفسکی

در سال 1900 ميلادي دانشمند روسي به نام ژكوفسكی فرمولی براي محاسبه حداكثر تغييرات فشار ناشی از تغييرات سرعت ارايه كرد كه به فرمول سنت پترزبورگ نيز مشهور است. طبق اين فرمول حداكثر تغيير فشار ناشی از ضربه قوچ عبارت است از :

 ΔH=(α.ΔV)/g

α: سرعت انتشار موج فشاری (m/s)           ΔV: مقدار تغییر سرعت (m/s)           g: شتاب گرانشی (m/s²)

در این معادله:

• a (سرعت موج): سرعت حرکت موج فشاری ، معمولاً برای لوله‌های فولادی و چدن نشکن بین ۸۰۰ تا ۱۲۰۰ متربرثانیه و برای لوله‌های PVC یا HDPE بسیار کمتر است (۳۰۰ تا ۵۰۰ متربرثانیه).
• ΔV (تغییر سرعت): هرچه تغییر در سرعت جریان سریع‌تر و شدیدتر باشد، بزرگی موج‌های ایجاد شده بیشتر خواهد بود.
• g (شتاب گرانش): معادل 9.81 متر بر مجذور ثانیه.

فرمول محاسبه سرعت موج در لوله

براي محاسبه سرعت انتشار موج فشاری پس از حل دو معادله كه بر اساس تراكم پذيری سيال و تغيير حجم لوله تعريف شده‌اند، رابطه زير به دست آمده است. اين رابطه با فرض وجود قيد سرتاسری روی لوله (تئوری الاستیسیته و مهار بودن لوله در ابتدا یا انتها) استنتاج شده است.

α: سرعت انتشار موج فشاری (m/s)          D: قطر لوله (mm)          K: مدول بالك سيال (N/m²)
μ: ضريب پواسون لوله              E: مدول الاستيسيته لوله  (N/m²)           e: ضخامت لوله (mm)

چرخه زمانی (T)

زمان بحرانی برای اینکه یک موج فشاری طول لوله (L) را طی کرده و دوباره به منبع بازگردد، به عنوان چرخه زمانی تعریف می‌شود:

T=4L/a

بنابراين چنانچه موج فشاري با سرعت a از پمپ شروع به حركت نمايد در مدت زمان T=4L/a يك سيكل كامل را طي خواهد نمود كه در آن (L) طول لوله برحسب متر می‌باشد. پس از اتمام سيكل لوله، اين پديده همچنان ادامه می‌يابد تا بر اثر اصطكاك و آزاد شدن انرژی به صورت گرما، ضربه قوچ مستهلك گردد. درک این چرخه زمانی برای محاسبه زمان بحرانی بستن شیرها و سایزینگ تجهیزات محافظتی (Surge Protection) حیاتی است.

5. روشهای مهار ضربه قوچ

چون تغييرات فشار به تغييرات سرعت بستگی دارد براي جلوگيری از فشارهای نامطلوب ضربه آبی، بايد از تغييرات ناگهانی سرعت ممانعت به عمل آورد. بنابراين اغلب روشها و تجهيزات كنترل كننده ضربه قوچ (Anti Surge System)، در واقع كنترل كننده تغييرات ناگهانی سرعت هستند.

سناریو بحرانی: باز و بسته شدن سریع شير

از شایع‌ترین علل بروز ضربه قوچ بخصوص در خطوط انتقال ثقلی، بستن ناگهانی شیرآلات در مسیر انتقال است که منجر به توقف فوری جریان سیال در خط لوله می‌شود. این اقدام باعث ایجاد موج‌های فشاری (Pressure Surges) شده که با سرعتی معادل «سرعت موج در مایع»، در سراسر سیستم لوله‌کشی منتشر می‌شود. این امواج به صورت طولی حرکت کرده و تا زمانی که به یک مرز هیدرولیکی (مانند پمپ یا شیر) برسند، به جلو و عقب منعکس می‌شوند تا در نهایت فشار سیستم به پایداری برسد.

زمانی که دیسک، گیت یا توپیِ یک شیر به طور ناگهانی در جای خود می‌نشیند، مومنتوم (تکانه) ستون آب نیروی عظیمی به قطعه مسدودکننده وارد می‌کند. این اتفاق منجر به دو پدیده همزمان می‌شود:

• در سمت بالادست (Upstream): افزایش ناگهانی و شدید فشار به دلیل برخورد جریان با مانع.
• در سمت پایین‌دست (Downstream): افت شدید فشار به دلیل جدا شدن ناگهانی ستون آب.

در سمت پایین‌دست، سیال تمایل دارد به حرکت خود ادامه دهد که این امر منجر به ایجاد خلاء (Vacuum) می‌شود. این خلاء می‌تواند تا حدی شدید باشد که باعث مچاله شدن یا ترکیدگی لوله گردد. نکته حائز اهمیت این است که اگر خط لوله در یک شیب رو به پایین قرار داشته باشد، شدت این پدیده گذرا و خطرات ناشی از آن به مراتب بیشتر خواهد بود.

برای مهار این وضعیت، از تجهیزات و تمهیدات زیر استفاده می‌شود:

كنترل بستن شير

زمان‌بندی بستن شير اثر مهمی در مقدار فشار حداكثر دارد. به طوری كه مراحل نهايی بستن شير (2% الي 5% بازشدگی) در شيرهای دروازه‌ای، اثر تعيين كننده‌ای در مقدار فشار ضربه قوچ دارد. بهترين روش براي بررسی تأثير زمان بندی بستن شير بر مقدار فشار ضربه قوچ، به دست آوردن ويژگي‌های افت هد شير و تحليل مساله با استفاده از نرم‌افزارهای محاسبات ضربه قوچ است.

شیرهای خلاءشکن (Vacuum breaker valve)

این شیرها معمولاً در بالادست تجهیزاتی نصب می­‌شوند که باعث ایجاد افت فشار بالا شده و در انواع مختلف شامل انواع فنردار ارزان قیمت تا سیستم­های پیچیده و گران قیمت هستند. عملکرد این شیرها به‌ گونه­‌ای است که در هنگام افت فشار از حد معینی، باز شده و راه ورود هوا و افزایش فشار برای جریان ایجاد می‌کند.

سناریوی بحرانی: از کار افتادن ناگهانی پمپ‌ها

یکی از مهمترین علل ایجاد ضربه قوچ و بروز فشارهای بالا و پایین در جریان‌های تحت فشار، از کار افتادن پمپ به علت قطع ناگهانی جریان برق می‌باشد. در این حالت مقدار جریان و سرعت سیال داخل خط لوله کاهش می‌یابد (ناگهان صفر می‌شود) ولی به علت مومنتم ستون مایع، حرکت سیال به جلو ادامه یافته و باعث ایجاد کاهش فشار در پشت سر خود می‌گردد.

این فشار ممکن است به قدری کاهش یابد که به فشار بخار سیال (Vapor Pressure) رسیده و باعث ایجاد کاویتاسیون (Cavitation) و جدایی ستون آب گردد که موجب خوردگی تدریجی جدار داخلی لوله‌های فولادی و چدن و یا مچاله شدن لوله‌های پلی‌اتیلن خواهد شد.

سرعت جریان پس از مدتی به علت اصطکاک و فشار استاتیک سیستم کاهش یافته و به صفر می‌رسد. پس از این لحظه جهت حرکت معکوس و جریان مایع به طرف پمپ شروع می‌شود، در این لحظه معمولاً شیر یکطرفه مسیر خط رانش پمپ بسته می‌شود و فشار در محل ایجاد کاویتاسیون افزایش یافته و باعث تقطیر بخارات سیال می‌گردد.

در این وضعیت دو ستون مایع جدا شده به شدت با یکدیگر برخورد می‌نمایند. این برخورد دو ستون مایع باعث ایجاد فشارهای بسیار زیاد شده و گاهی خسارات جدی به تجهیزات ایستگاه پمپاژ و خط لوله وارد می‌کند.

برای مهار این وضعیت، از تجهیزات زیر استفاده می‌شود:

مخزن ضربه گير اتمسفریک (Surge tank)

اين مخازن براي جلوگيری از فشارهای نامطلوب مثبت و منفی به كار می‌روند. هنگامی كه فشار بالا می‌رود مخزن ضربه‌‌ گير اتمسفریک به صورت مخزن ذخيره عمل كرده و آب از خط لوله به داخل مخزن جريان می‌يابد. در هنگام كم شدن فشار، مخزن ضربه‌ گير اتمسفریک به صورت مخزن تغذيه عمل كرده و آب از مخزن به خط لوله جريان می‌يابد.

مخازن ضربه‌گير اتمسفریک به دو دسته تقسيم می‌شوند:

1. مخزن ضربه‌ گير يكطرفه (One way surge tank)
2. مخزن ضربه‌گير دوطرفه (Two way surge tank)

مخازن ضربه گير اتمسفریک دوطرفه براي كنترل فشارهای مثبت و منفی و مخازن ضربه‌ گير اتمسفریک يكطرفه برای كنترل فشارهای منفی به كار می‌روند.

مخزن ضربه گیر تحت فشار (Air chamber, Surge vessel)

در مخزن ضربه گیر تحت فشار (تانک ضربه گیر) که به صورت مخزن سربسته تحت فشار است، هوای فشرده در بالا و آب در پايين قرار دارد. بعد از اينكه پمپ از كار افتاد و فشار در خط لوله كم شد، هوای فشرده در مخزن باعث می‌شود تا آب از مخزن هوا به خط لوله جريان يابد. در نتيجه هوای درون مخزن انبساط يافته و فشار آن كاهش خواهد يافت. ميزان كاهش فشار هوای درون مخزن به مقدار حجم اوليه هوا، فرآيند ايزوترم هوا و ميزان تخليه آب آن بستگی دارد.

با تخليه آب از درون مخزن به خط لوله، كاهش سرعت آب در لوله به تدريج صورت گرفته و از فشارهای كم جلوگيری به عمل می‌آيد كه در نتيجه، پديده جدايي ستون آب رخ نخواهد داد. همچنين در حالتی كه فشار خط لوله بالا می‌رود، فشار خط لوله كاسته می‌شود.

مخزن هوا یا تانک ضربه گیر تحت فشار مطمئن‌ترين وسيله جهت كنترل ضربه قوچ برای هر دو حالت افزايش و كاهش فشار در خط لوله است. نياز اين وسيله به تجهيزات تأمين هوای فشرده و نيز هزينه نگهداری از مسایل آنها هستند.

چرخ لنگر (Flywheel)

چون پديده جدايي ستون آب در خطوط لوله معمولاً نتيجه مستقيم اينرسي دورانی كم سيستم پمپاژ است، افزودن اينرسي راه ديگري براي جلوگيري از بروز ضربه قوچ و تشكيل بخار است. به اين منظور در خطوطی كه داراي پمپهای خشك هستند جهت افزايش ممان اينرسی پمپ، يك چرخ لنگر بين پمپ و موتور می‌توان نصب کرد.

مكانيزم عملكرد چرخ لنگر چنين است كه بعد از قطع جريان برق، از كاهش سريع دور موتور جلوگيری می‌كند و در نتيجه فشار منفی كمتري در اثر ضربه آبي ايجاد می‌نمايد و چون فشار منفی كمتري ايجاد می‌شود، به همان نسبت، افزايش فشار كمتر خواهد شد.

چرخ لنگر هزينه بسيار كمتری نسبت به ساير تجهيزات داشته و تقريباً هيچگونه مشكل نگهداری ندارد و برای خطوط لوله‌ای كه طول كمتر از 2 كيلومتر دارند قابل استفاده است. اما از آنجایی که تولید و نصب چرخ لنگر توسط شرکتهای تولیدکننده پمپ، هزینه‌بر و مشکل است و کاربرد محدودی دارد، هيچكدام از توليدكنندگان داخلي اقدام به طراحی و توليد آن نمی‌كنند، استفاده از آن تقریباً ممکن نبوده و توصيه نمی‌شود.

لوله كنار گذر پمپ (Bypass line)

لوله كنار گذر پمپ، خط رانش پمپ را به لوله مكش وصل مي‌كند و در اين فاصله يك شير يكطرفه كه جهت بازشدن آن از جهت مكش به رانش است، نصب می‌شود. در حالت عادی، فشار پمپ اين شير يكطرفه را بسته نگه می‌دارد و به محض ايجاد فشار منفي شير يكطرفه باز شده و فشار موجود در طرف مكش پمپ مانع از كاهش فشار غيرمجاز در خط لوله رانش می‌شود. درواقع با برقراری جریان در لوله رانش، مانع کاهش ناگهانی سرعت جریان در خط لوله خواهدشد.

اين روش كاربرد بسيار محدودی دارد زيرا در پمپهای مجهز به سوپاپ (وقتي سطح آب در طرف مكش پايين تر از پمپ است‌) اين سيستم نمی‌تو‌اند عمل كند. لوله كنارگذر پمپ در ايستگاه‌های پمپاژی كه سطح آب در طرف مكش به پمپ سوار است و ارتفاع استاتيك خيلي كم دارد (كمتر از a/Vg) می‌تواند عمل كند زيرا در سيستم‌های پمپاژ با ارتفاع زيادتر فقط محدوده بسيار اندكي از ابتداي خط لوله را می‌تواند پوشش دهد، ضمناً اين روش در مقابل افزايش فشار نمی‌تواند مؤثر باشد.

شير هواي دو روزنه (توصیه نمی‌شود)

اين شيرها داراي يك روزنه بزرگ و يك روزنه كوچك هستند كه كار روزنه بزرگ اين است كه با افت فشار در خط لوله، باز شده و هوا را به داخل لوله وارد می‌كند سپس با افزايش فشار روزنه بزرگ بسته شده و هوای جمع شده در داخل خط لوله از طريق روزنه كوچك از خط لوله خارج می‌شود.

اگر چه توليدكنندگان شير‌هوا اين روش را براي جلوگيری از مسأله ناشي از افت فشار توصيه می‌كنند ولي اين وسيله مشكلات و اختلال زيادي در خط لوله در هنگام بروز ضربه قوچ ايجاد می‌كند. چراکه در شيرهای هوای دو روزنه، هوا با حجم زياد در مدت زمان اندك از روزنه بزرگ وارد خط لوله می‌شود ولي تخليه و خروج هوا از طريق روزنه كوچك در مدت زمانی کم امکان پذیر نیست (مقطع خروجی هوا فقط چند ميليمتر مربع است و زمانی طولانی برای خروج هوا نياز دارد).

این حجم هوای باقی مانده در سیستم، موجب اختلال در خط لوله شده و لازم است در شرایط پایدار و به تدریج از خط لوله خارج شود. از طرفی با توجه به تراکم پذیر بودن هوا، محاسبات و مدلسازی شیرهای هوا در حالت ضربه آبی، پیچیده و مشکل خواهدبود. بنابراين استفاده از شير هوا براي مقابله با مشكلات فشار منفی پديده ضربه آبی توصيه نمی‌شود و تقریباً کاربرد مطلوبی ندارد.

شير يكطرفه (Check valve) – کاربرد ندارد

استفاده از شير يكطرفه در خروجي پمپ به منظور جلوگيري از چرخش توربينی پمپ، امری اجتناب ناپذير است زيرا پس از خاموش شدن پمپ، جريان برگشتی به سمت پمپ می‌تواند آن را به طور معكوس بچرخاند و سبب وارد آمدن خسارت جدی به پمپ گردد. در خطوط کوتاه و سرعت انتشار موج بالا، انتخاب شیر یکطرفه با زمان بسته شدن کم بسیار مهم است.

در برخی از مواقع قرار دادن شيرهای يكطرفه در فواصل معين در خط انتقال را به عنوان راهکار كنترل ضربه قوچ پیشنهاد می‌دهند. در اين حالت چنانچه از ايستگاه پمپاژ به انتهای مسير حركت كنيم شيری كه به انتهای مسير نزديكتر است بايد از شير ما قبل خود سريعتر بسته شود، در غير اين صورت پديده‌ای به نام Hydraulic Press ما بين دو شير يكطرفه به وجود می‌آيد كه فشارهای بسيار زيادی توليد مي‌كند. لذا استفاده از شیر یکطرفه در طول مسیر خط انتقال برای کنترل ضربه قوچ توصیه نمی‌شود.

شير اطمينان ضربه قوچ (Surge relief valve)

شاید اقتصادی‌ترين روش براي مقابله با مشكل افزايش فشار در حین ضربه‌ قوچ در ایستگاه پمپاژ، استفاده از شيرهاي اطمينان ضربه قوچ (SRV) است.

براي محافظت ايستگاه پمپاژ و خط لوله می‌توان از تركيب شيرهاي يكطرفه سوپاپی و شيرهای اطمينان ضربه قوچ در چند نقطه از خط لوله استفاده كرد. در اين صورت به هنگام ضربه قوچ، شير يكطرفه سريعاً بسته شده و فشار اضافی توسط شير اطمينان تخليه می‌شود و در نتيجه هم خط لوله و هم ايستگاه پمپاژ در مقابل فشارهای غيرمجاز و بالا محافظت می‌شوند.

چنانچه سيستم دچار مشكل فشار منفي هم باشد و امكان نصب چرخ لنگر نيز باشد. استفاده از تركيب هم زمان چرخ لنگر، شير يكطرفه سوپاپی فنردار و شير اطمينان ضربه قوچ، می‌تواند ترکیبی اقتصادی باشد (البته به شرطی که پاسخگوی نیاز سیستم باشد) تا هم اثرات فشار منفي و هم اثرات فشار مثبت مهار گردند.

6. راهکار مناسب: تحلیل مقایسه‌ای تجهیزات مهار ضربه قوچ

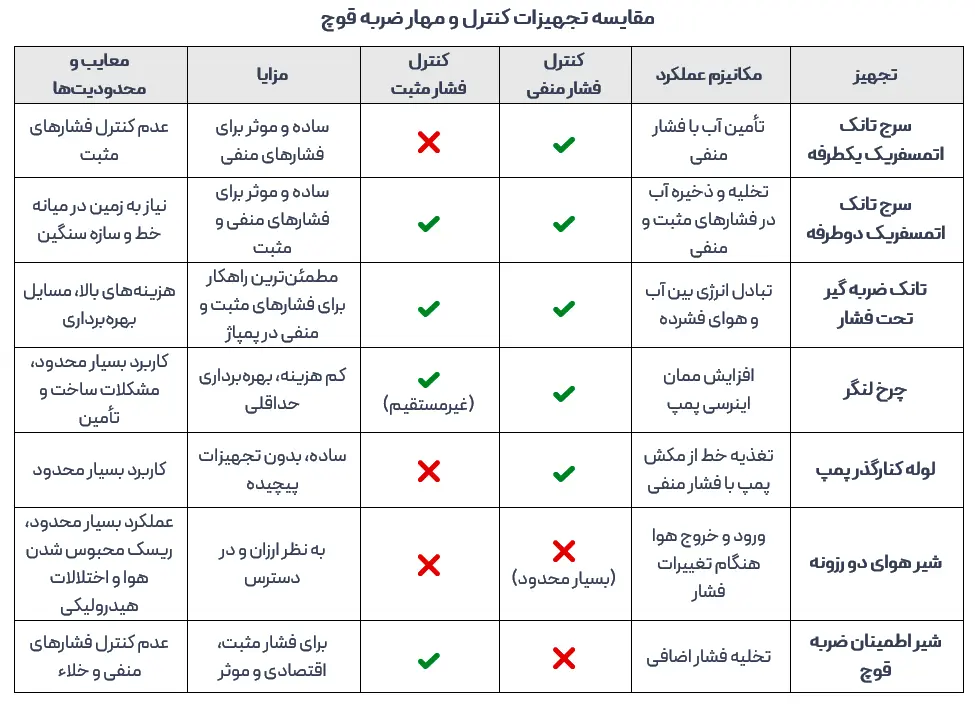

برای انتخاب بهترین روش مقابله با نوسانات فشاری، باید عملکرد هر دستگاه را در کنترل فشارهای مثبت و منفی به دقت بررسی کرد. جدول زیر مقایسه‌ای فنی بین رایج‌ترین راهکارهای مهندسی کنترل و مهار ضربه قوچ است:
