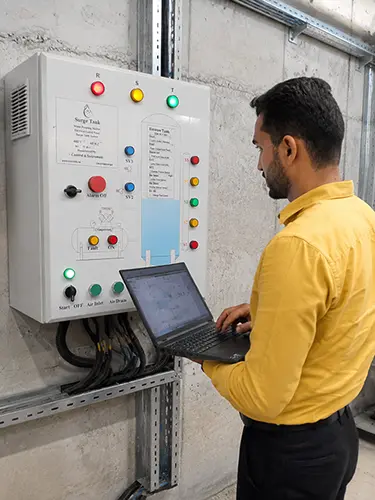

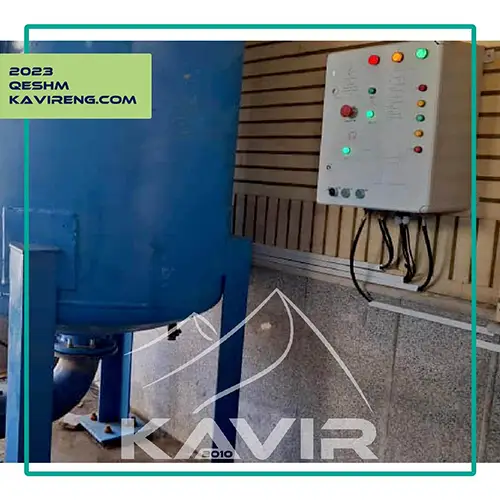

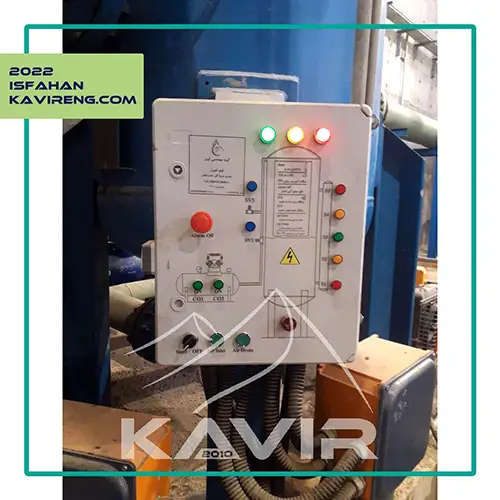

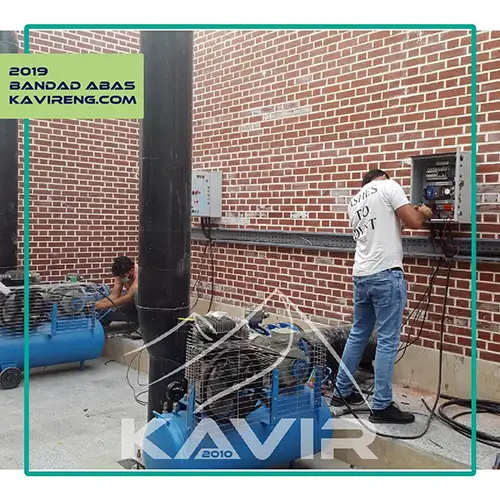

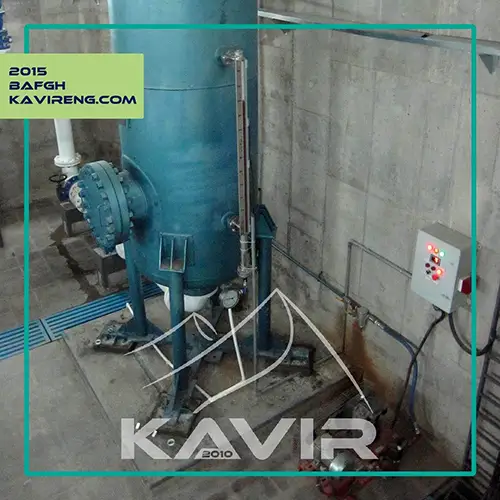

تابلو کنترل سرج تانک | تابلو برق مخزن ضربه‌گیر

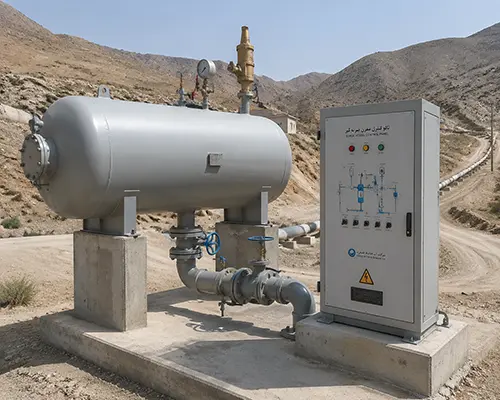

تابلو کنترل سرج تانک (Surge Tank Control Panel) یا تابلو کنترل مخزن ضربه‌گیر یکی از تجهیزات کلیدی در بهره‌برداری ایمن و پایدار از سیستم‌های کنترل ضربه قوچ در خطوط انتقال سیال است. این تابلو با اجرای منطق کنترلی سرج تانک، فرآیند پایش سطح مخزن، کنترل تجهیزات جانبی و مدیریت شرایط عملکردی سیستم را به صورت کاملاً خودکار و هوشمند انجام می‌دهد.

در سیستم‌های انتقال آب و سیالات، تغییرات ناگهانی دبی، خاموش و روشن شدن پمپ‌ها یا بسته شدن سریع شیرها می‌تواند باعث ایجاد پدیده ضربه قوچ (Water Hammer) شود. در این شرایط، مخزن سرج تانک یا تانک ضربه‌گیر نقش مهمی در کنترل نوسانات فشار ایفا می‌کند و تابلو کنترل سرج تانک وظیفه مدیریت و کنترل عملکرد این مخزن را بر عهده دارد.

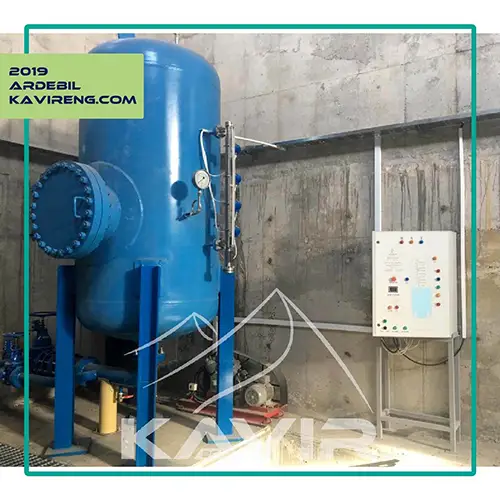

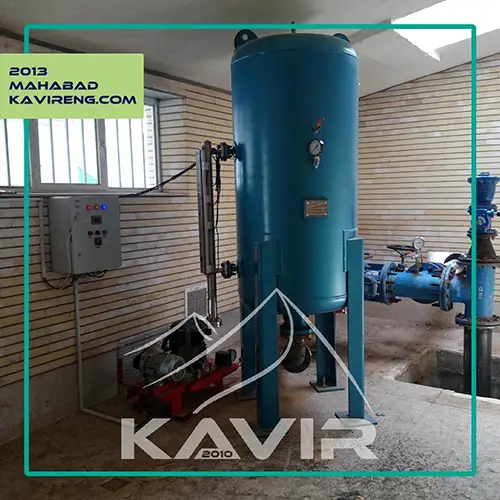

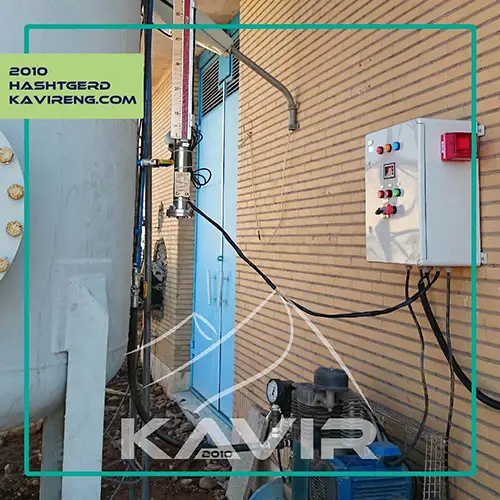

در این سیستم، سطح آب مخزن ضربه‌گیر به کمک سنسورهای سطح و تجهیزات ابزار دقیق به طور مداوم پایش می‌شود. اطلاعات دریافتی به کنترلر صنعتی ارسال شده و بر اساس سطوح تعریف‌شده، فرمان‌های لازم به شیرهای برقی، کمپرسور هوا، تجهیزات کنترلی و سیستم‌های هشداردهنده صادر می‌شود. این فرآیند باعث می‌شود سطح آب و فشار سیستم همواره در محدوده ایمن و طراحی‌شده باقی بماند.

تابلوهای کنترل سرج تانک معمولاً با استفاده از کنترلرهای صنعتی LOGO یا PLC طراحی می‌شوند تا امکان اجرای دقیق فلسفه کنترلی، مانیتورینگ وضعیت سیستم و توسعه قابلیت‌های اتوماسیون فراهم شود. نتیجه این طراحی، افزایش ایمنی خطوط انتقال، جلوگیری از شرایط بحرانی و بهره‌برداری پایدار از سیستم پمپاژ خواهد بود.

عملکرد سیستم کنترل سرج تانک

تابلو کنترل سرج تانک به عنوان مرکز فرماندهی سیستم کنترل ضربه قوچ عمل می‌کند. این تابلو به طور پیوسته داده‌های سنسورها و تجهیزات نصب شده روی مخزن را دریافت کرده و بر اساس الگوریتم کنترلی تعریف شده، تصمیمات لازم را اتخاذ می‌کند. مهم‌ترین وظایف سیستم کنترل عبارتند از:

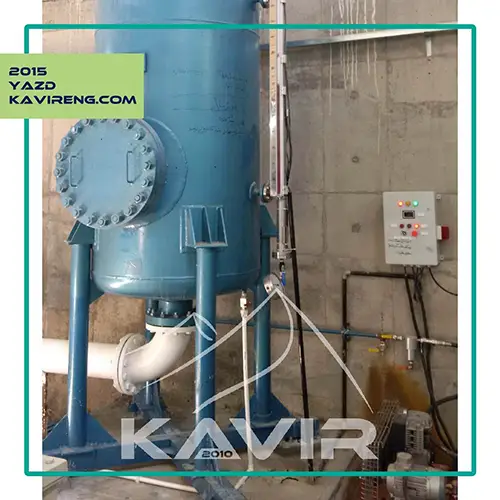

• پایش مداوم سطح آب داخل سرج تانک (Surge Vessel)
• ارسال فرمان به شیرهای برقی (Solenoid Valves)

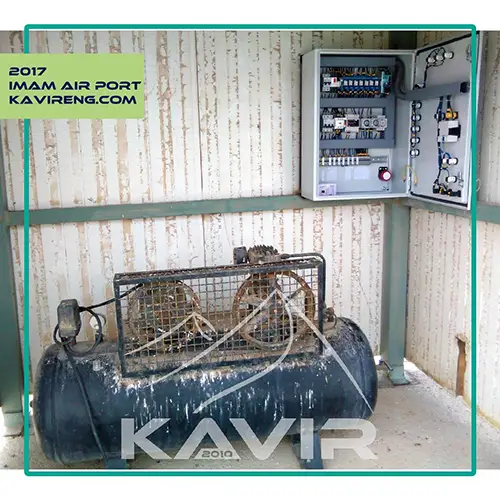

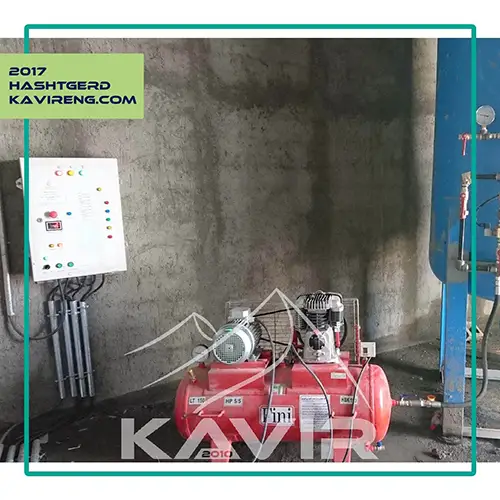

• کنترل عملکرد کمپرسور هوا
• مدیریت شرایط افزایش یا کاهش غیرعادی سطح آب مخزن

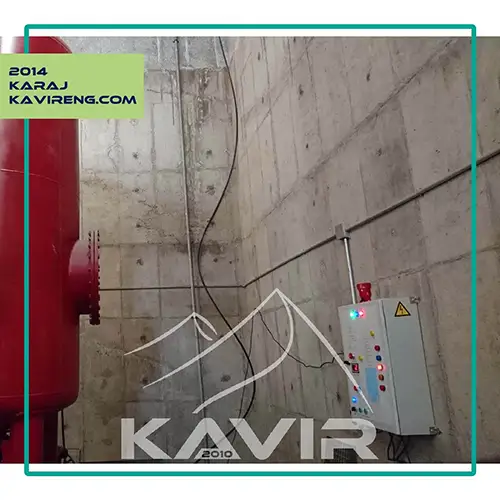

• فعال‌سازی سیستم‌های هشدار و آلارم ایمنی
• ثبت و نمایش وضعیت عملکرد سیستم

این فرآیند باعث می‌شود عملکرد سرج تانک بدون نیاز به مداخله دستی و با حداکثر دقت، ایمنی و پایداری انجام شود.

فلسفه کنترلی تانک ضربه‌گیر

اساس عملکرد تابلو کنترل سرج تانک بر مبنای فلسفه کنترلی سیستم تعریف می‌شود. این فلسفه شامل مجموعه‌ای از الگوریتم‌ها و منطق‌های کنترلی است که نحوه واکنش سیستم به تغییرات سطح آب و فشار خط انتقال را مشخص می‌کند.

در گروه مهندسی کویر با بیش از 16 سال تجربه در طراحی و ساخت سیستم‌های کنترل ضربه قوچ و اجرای بیش از 100 دستگاه مخزن ضربه‌گیر در پروژه‌های مختلف، یک فلسفه کنترلی بهینه و توسعه‌یافته برای سیستم‌های سرج تانک تدوین شده است.

بر اساس این فلسفه کنترلی (نسخه پنجم)، تابلوهای کنترل طراحی‌شده توسط گروه مهندسی کویر قادرند به صورت کاملاً اتوماتیک و در عین حال قابل کنترل دستی عمل کنند. در این سیستم، سیگنال‌های سنسورهای سطح و ابزار دقیق دریافت شده و بر اساس شرایط عملکردی سیستم، فرمان‌های لازم به تجهیزات مختلف از جمله شیرهای برقی، کمپرسور هوا و سیستم‌های هشدار ارسال می‌شود.

هدف از این فرآیند آن است که در شرایط پایدار سیستم پمپاژ، سطح آب مخزن ضربه‌گیر در محدوده طراحی‌شده حفظ شده و فشار مورد نیاز مخزن ضربه گیر تأمین گردد. برای اجرای صحیح این سیستم کنترلی، استفاده از تجهیزات زیر ضروری است:

• سنسورهای سطح (Level Sensors)

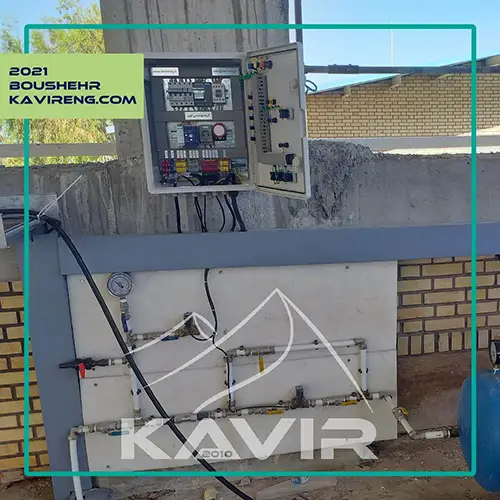

• شیرهای برقی (Solenoid Valves)
• پرشر سوئیچ و ترانسمیتر فشار
• کنترلرهای صنعتی PLC یا LOGO

قابلیت‌های تابلو کنترل سرج تانک

تابلوهای کنترل طراحی‌شده برای سیستم‌های سرج تانک دارای قابلیت‌های متعددی هستند که بهره‌برداری از سیستم را ساده‌تر، ایمن‌تر و قابل اعتمادتر می‌کنند. مهم‌ترین قابلیت‌های این تابلوها عبارتند از:

• کنترل خودکار سطح آب مخزن ضربه‌گیر
• اجرای کامل فلسفه کنترلی سرج تانک

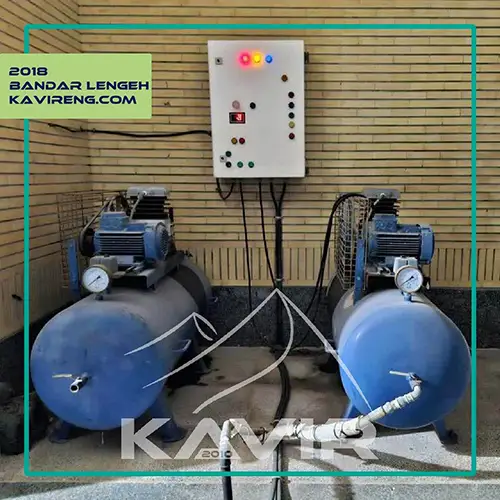

• کنترل عملکرد کمپرسور هوا
• ارسال فرمان به شیرهای برقی و تجهیزات کنترلی
• تعریف چندین سطح کنترلی برای مخزن

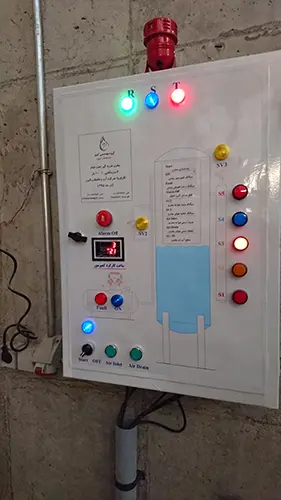

• نمایش وضعیت عملکرد سیستم
• ایجاد آلارم‌های ایمنی و عملیاتی
• امکان اتصال به سیستم‌های SCADA و مانیتورینگ مرکزی
• ارسال سیگنال‌های کنترلی و وضعیت به اتاق کنترل

این قابلیت‌ها باعث می‌شود سیستم سرج تانک به صورت کاملاً اتوماتیک، پایدار و قابل مانیتورینگ عمل کند.

مشخصات فنی تابلو کنترل سرج تانک

تابلو کنترل سرج تانک بر اساس شرایط هر پروژه، محل نصب، توان تجهیزات و سطح اتوماسیون مورد نیاز طراحی و ساخته می‌شود. مشخصات عمومی این تابلوها شامل موارد زیر است.

درجه حفاظت (IP)

درجه حفاظت تابلو بر اساس شرایط محیطی محل نصب انتخاب می‌شود:

• IP54 برای نصب در فضای سرپوشیده
• IP65 یا IP66 برای نصب در فضای باز و محیط‌های صنعتی

طراحی و آزمون درجه حفاظت مطابق با استاندارد IEC 60529 انجام می‌شود و امکان ارائه تست و تأییدیه IP نیز وجود دارد. درب تابلو با استفاده از نوارهای درزبند صنعتی به طور کامل آب‌بندی می‌شود.

جنس بدنه تابلو

بدنه تابلو کنترل بسته به شرایط محیطی پروژه می‌تواند از مواد مختلفی ساخته شود:

• ورق فولادی با پوشش رنگ پودری الکترواستاتیک (ضخامت 1.5 تا 2 میلی‌متر)
• پلی‌کربنات یا ABS ضد خوردگی برای محیط‌های مرطوب و خورنده
• استنلس استیل (SS304 یا SS316) برای مناطق ساحلی، محیط‌های خورنده و تأسیسات فاضلاب

در صورت نصب در فضای باز، امکان طراحی سقف باران‌گیر نیز وجود دارد. همچنین صفحه مونتاژ داخلی از ورق گالوانیزه مقاوم ساخته می‌شود.

محدوده توان مصرف‌کننده‌های تحت پوشش

تابلو کنترل سرج تانک قابلیت راهبری و کنترل تجهیزات مختلفی را دارد، از جمله:

• کمپرسور هوا در محدوده 1 تا 15 کیلووات (قابل افزایش بر اساس پروژه)
• شیرهای برقی و عملگرهای موتوری (24VDC یا 220VAC)
• تجهیزات ابزار دقیق مانند سنسورهای سطح و پرشر سوئیچ
• آلارم‌های نوری و صوتی

در صورت نیاز، امکان تجهیز تابلو به سافت استارتر یا درایو (VFD) نیز وجود دارد.

سیستم کنترل و اتوماسیون

در این تابلوها از سیستم‌های کنترل صنعتی استفاده می‌شود که شامل موارد زیر است:

• کنترلر صنعتی PLC یا LOGO
• ورودی‌های دیجیتال و آنالوگ (4–20 mA / 0–10 V)
• خروجی‌های رله‌ای یا ترانزیستوری
• تعریف چند سطح کنترلی (High / Low / HH / LL)
• قابلیت اتصال به شبکه‌های صنعتی مانند Modbus، Profibus و Ethernet
• امکان اتصال به سیستم SCADA

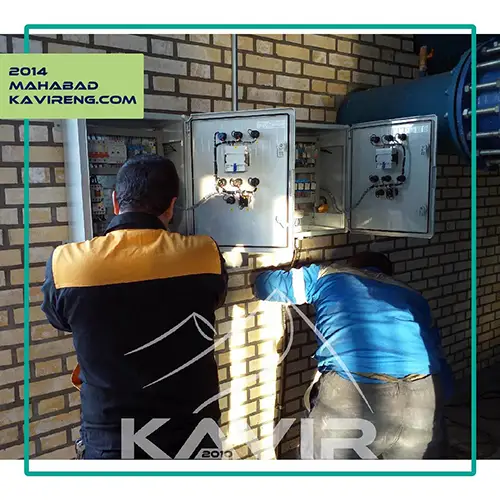

تجهیزات حفاظتی و ایمنی

برای افزایش ایمنی عملکرد سیستم، تابلو به تجهیزات حفاظتی زیر مجهز می‌شود:

• کلید اصلی گردان (Main Isolator)
• فیوزها یا کلیدهای مینیاتوری حفاظتی
• کلید حرارتی (MPCB) برای حفاظت موتور کمپرسور
• رله کنترل فاز
• حفاظت در برابر اتصال کوتاه و اضافه بار
• سیستم ارتینگ استاندارد داخل تابلو

طراحی این تجهیزات مطابق با استانداردهای زیر انجام می‌شود:

• IEC 61439 — استاندارد تابلوهای برق فشار ضعیف
• IEC 60204 — ایمنی تجهیزات الکتریکی ماشین‌آلات

شرایط محیطی طراحی

تابلو کنترل سرج تانک برای استفاده در شرایط صنعتی طراحی شده و دارای ویژگی‌های زیر است:

• محدوده دمای کاری معمولاً 10- تا 55+ درجه سانتی‌گراد
• امکان نصب در ارتفاعات مختلف
• قابلیت تجهیز به فن تهویه یا هیتر ضد رطوبت
• مقاومت در برابر گرد و غبار و رطوبت بالا

هوشمندسازی سیستم کنترل سرج تانک

یکی از مهم‌ترین مزایای این تابلوها، امکان اتوماسیون و هوشمندسازی کامل سیستم کنترل سرج تانک است. استفاده از کنترلرهای برنامه‌پذیر و سنسورهای دقیق باعث می‌شود عملکرد سیستم به صورت خودکار، پایدار و قابل مانیتورینگ انجام شود.

در صورت نیاز، این سیستم می‌تواند به سامانه‌های مانیتورینگ مرکزی یا SCADA متصل شده و اطلاعات عملکردی به صورت آنلاین در اختیار اپراتورها قرار گیرد. این قابلیت باعث افزایش ایمنی بهره‌برداری، کاهش خطای انسانی و بهبود مدیریت سیستم خواهد شد.

مزیت‌های تابلو کنترل سرج تانک مهندسی کویر

• طراحی و ارائه برد اختصاصی سیستم کنترلی سرج تانک، به صورت ماژولار و قابل برنامه ریزی
• طراحی بر اساس فلسفه کنترلی اختصاصی پروژه
• قابلیت سفارشی‌سازی کامل بر اساس شرایط هیدرولیکی خط انتقال
• استفاده از تجهیزات استاندارد برق و اتوماسیون صنعتی

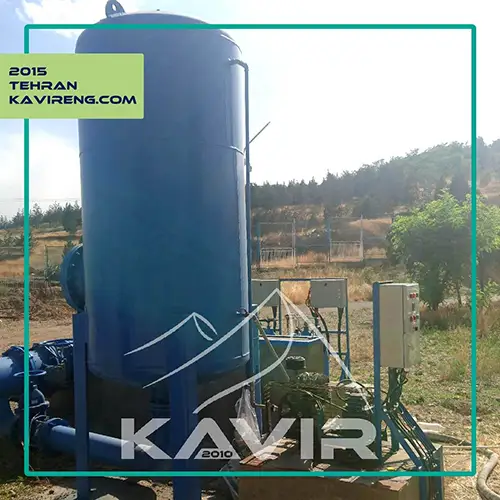

• مناسب برای نصب در ایستگاه‌های پمپاژ و خطوط انتقال آب
• افزایش ایمنی و کاهش ریسک ضربه قوچ
• بهره‌برداری پایدار و کاهش خطای انسانی

جمع‌بندی

تابلو کنترل سرج تانک یکی از اجزای حیاتی در سیستم‌های کنترل ضربه قوچ و مخازن سرج تانک محسوب می‌شود. این تابلو با پایش مداوم وضعیت مخزن و مدیریت تجهیزات کنترلی، شرایط ایمن و پایدار عملکرد سیستم را فراهم می‌کند.

استفاده از کنترلرهای صنعتی، تجهیزات ابزار دقیق دقیق و رعایت استانداردهای معتبر تابلو برق، این محصول را به یک راهکار قابل اعتماد برای اتوماسیون و کنترل مخازن ضربه‌گیر در خطوط انتقال سیال تبدیل کرده است.

برای دریافت اطلاعات بیشتر درباره طراحی و ساخت تابلو کنترل سرج تانک متناسب با شرایط پروژه می‌توانید با کارشناسان گروه مهندسی کویر تماس بگیرید.
