مخزن ضربه‌گیر تحت فشار برای کنترل ضربه قوچ در خطوط لوله

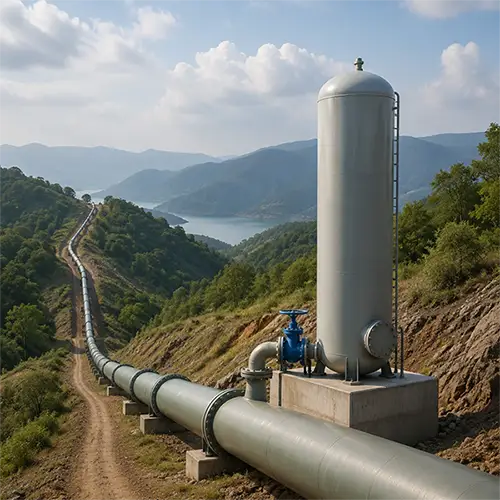

مخزن ضربه‌گیر تحت فشار (Pressure Surge Tank / Surge Vessel) یکی از تجهیزات کلیدی در حفاظت از خطوط انتقال سیال در برابر پدیده مخرب ضربه قوچ (Water Hammer) است. این تجهیز با جذب و میرا کردن نوسانات ناگهانی فشار، از ایجاد تنش‌های شدید هیدرولیکی، ترکیدگی لوله‌ها و آسیب به پمپ‌ها و شیرآلات جلوگیری می‌کند.

در خطوط انتقال آب، فاضلاب تحت فشار، صنایع نفت و نیروگاه‌ها، توقف ناگهانی پمپ یا بسته شدن سریع شیر می‌تواند موج فشاری شدیدی ایجاد کند. در چنین شرایطی، تانک ضربه‌گیر (Surge Tank) به‌عنوان یک بالشتک فشاری هوشمند وارد عمل شده و انرژی موج را جذب می‌کند تا فشار سیستم در محدوده ایمن باقی بماند.

عملکرد مخزن ضربه‌گیر تحت فشار چگونه است؟

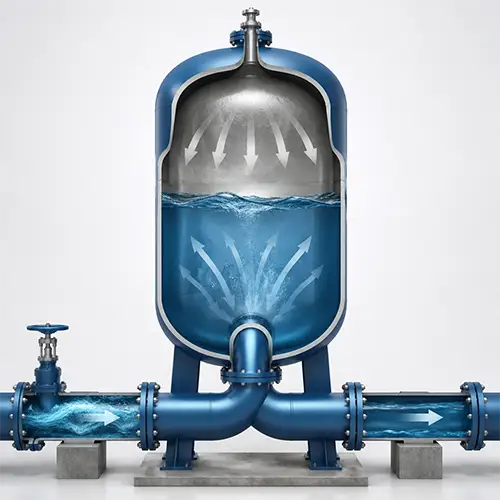

در این مخزن، بخش فوقانی با گاز فشرده (هوا یا نیتروژن) پر می‌شود و بخش پایینی محل ورود سیال است.

• هنگام افزایش ناگهانی فشار، سیال وارد مخزن شده و گاز فشرده‌تر می‌شود.
• هنگام کاهش فشار یا افت ناگهانی دبی، گاز منبسط شده و سیال را به خط بازمی‌گرداند.

این فرآیند باعث می‌شود نوسانات فشار مستهلک شده و از ایجاد شوک‌های مخرب در سیستم جلوگیری شود. به بیان ساده، مخزن ضربه‌گیر مانند یک کمک‌فنر هیدرولیکی برای شبکه انتقال عمل می‌کند.

کاربردهای تانک ضربه‌گیر تحت فشار

مخازن ضربه‌گیر در پروژه‌های متعددی مورد استفاده قرار می‌گیرند، از جمله:

• خطوط انتقال آب شهری و بین‌شهری
• خطوط فاضلاب تحت فشار
• ایستگاه‌های پمپاژ آب و فاضلاب
• صنایع نفت، گاز و پتروشیمی
• نیروگاه‌ها و تأسیسات صنعتی
• سیستم‌های اطفاء حریق
• خطوط انتقال با محدودیت فضا

مزایای استفاده از مخزن کنترل ضربه قوچ

استفاده از تانک ضربه‌گیر تحت فشار مزایای فنی و اقتصادی قابل توجهی دارد:

• جلوگیری از آسیب ناشی از ضربه قوچ
• کاهش نوسانات فشار و تنش‌های دینامیکی
• افزایش عمر مفید پمپ‌ها و شیرآلات
• جلوگیری از ترکیدگی یا مچاله شدن لوله‌ها (به‌ویژه پلی‌اتیلن)
• کاهش هزینه‌های تعمیر و نگهداری
• افزایش ایمنی و پایداری شبکه انتقال

مشخصات فنی مخزن ضربه گیر تحت فشار

مشخصات این مخازن کاملاً وابسته به شرایط پروژه بوده و بر اساس تحلیل هیدرولیکی طراحی می‌شود:

• طراحی بر اساس تحلیل ضربه قوچ و شبیه‌سازی گذرا
• تعیین حجم مخزن بر مبنای محاسبات دینامیک سیالات
• فشار طراحی متناسب با فشار کاری خط
• متریال بدنه: کربن استیل یا استنلس استیل
• پوشش داخلی متناسب با نوع سیال (اپوکسی، رابرلاینینگ و …)
• امکان استفاده از هوا یا نیتروژن به عنوان بالشتک فشاری
• قابلیت تجهیز به سیستم کنترل سطح و کمپرسور هوا

طراحی مهندسی تانک ضربه‌گیر

انتخاب حجم و فشار کاری مخزن ضربه‌گیر بدون تحلیل دقیق امکان‌پذیر نیست. در فرآیند طراحی، پارامترهای زیر بررسی می‌شوند:

• طول و قطر خط انتقال
• جنس لوله
• سرعت جریان
• مشخصات پمپ‌ها
• پروفیل ارتفاعی مسیر
• سناریوهای قطع برق یا توقف ناگهانی پمپ
• شرایط بهره‌برداری سیستم

در گروه مهندسی کویر، طراحی مخازن ضربه‌گیر بر اساس تحلیل هیدرولیکی سیستم و بررسی سناریوهای مختلف بهره‌برداری انجام می‌شود تا عملکرد مناسب مخزن در شرایط گذرا تضمین گردد.

انواع مخزن ضربه گیر تحت فشار

مخازن ضربه‌گیر تحت فشار (Hydropneumatic Tanks) براساس ساختار داخلی و نحوه جداسازی هوا از آب به دسته‌های مختلفی تقسیم می‌شوند. در ادامه انواع رایج این تجهیزات که در ایستگاه‌های پمپاژ و خطوط انتقال استفاده می‌شوند، آورده شده است:

۱. مخزن ضربه‌گیر کیسه‌ای (Bladder Type)

در این نوع، یک کیسه الاستومری بین آب و گاز قرار می‌گیرد و از تماس مستقیم آن‌ها جلوگیری می‌کند.

مزایا:

• عدم حل شدن هوا در آب
• کاهش خوردگی
• نگهداری آسان‌تر

کاربرد: در سیستم‌های با سیال خورنده یا دارای ذرات معلق.

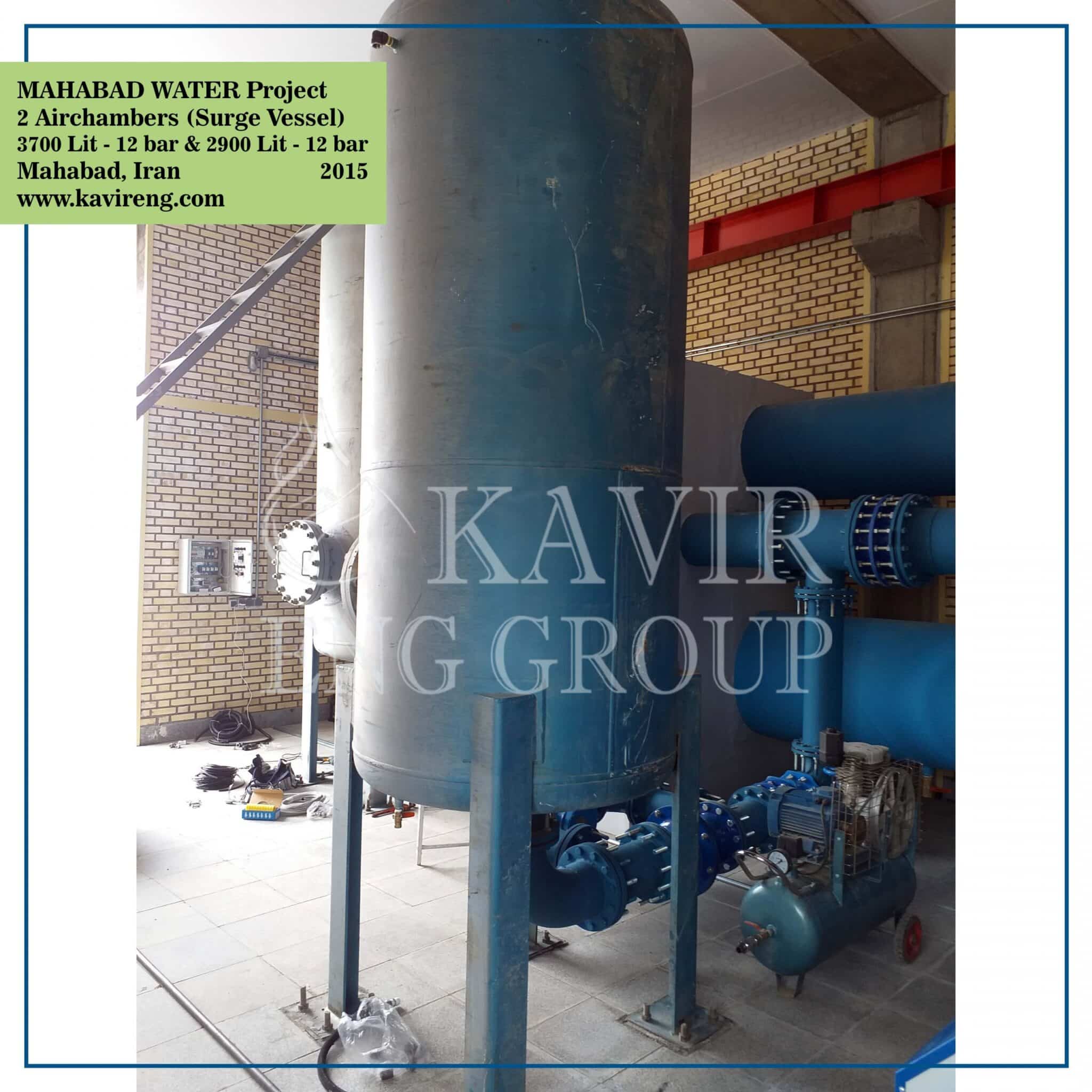

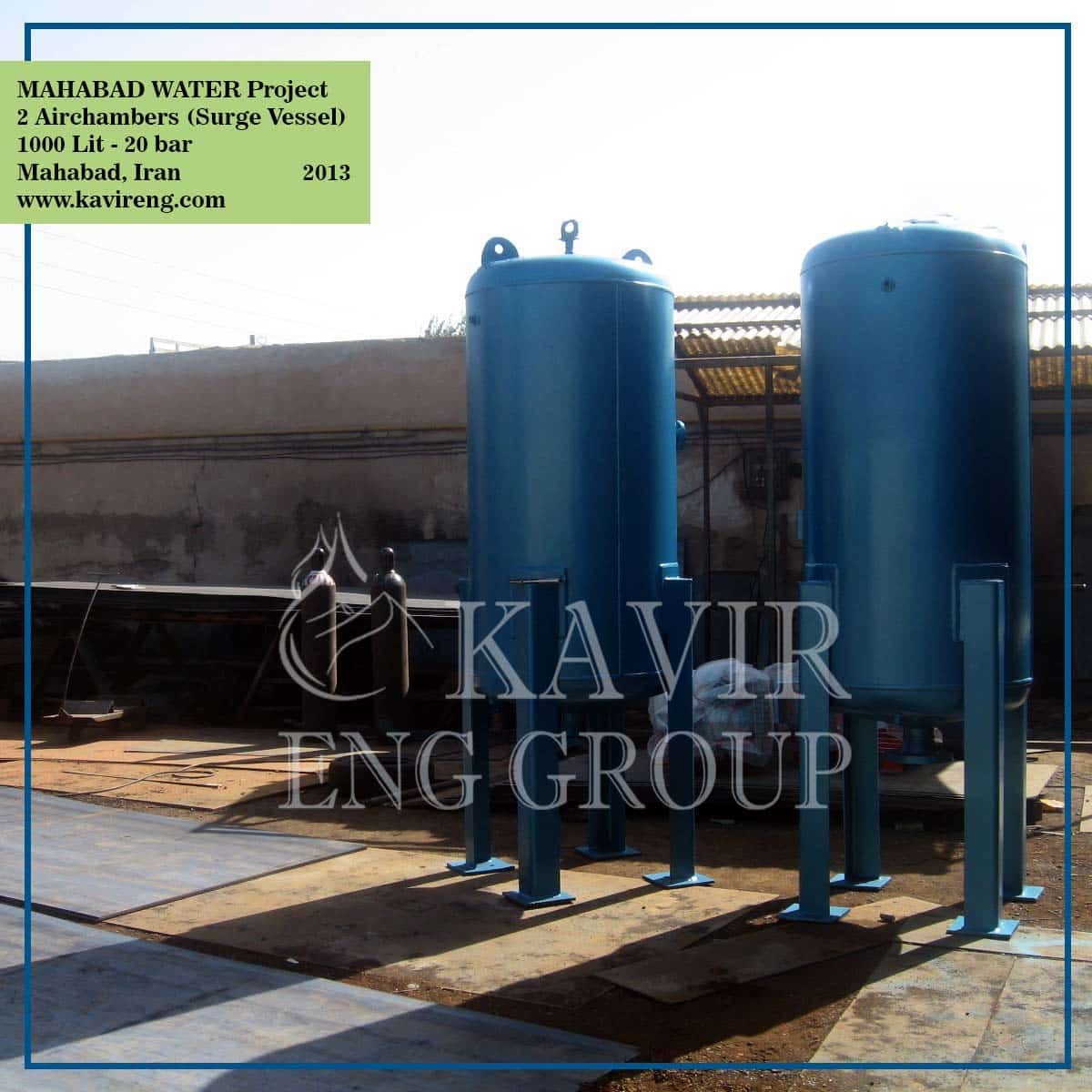

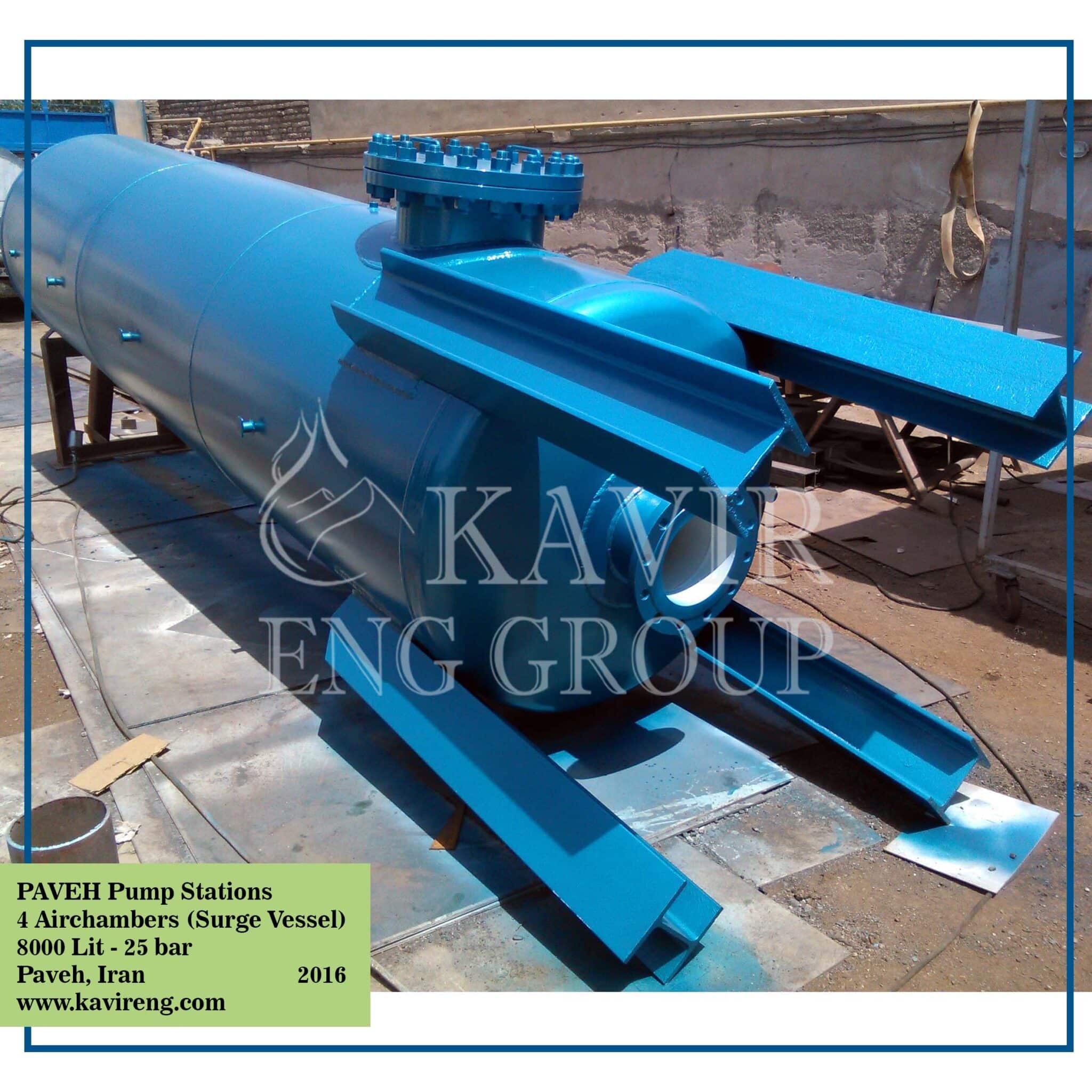

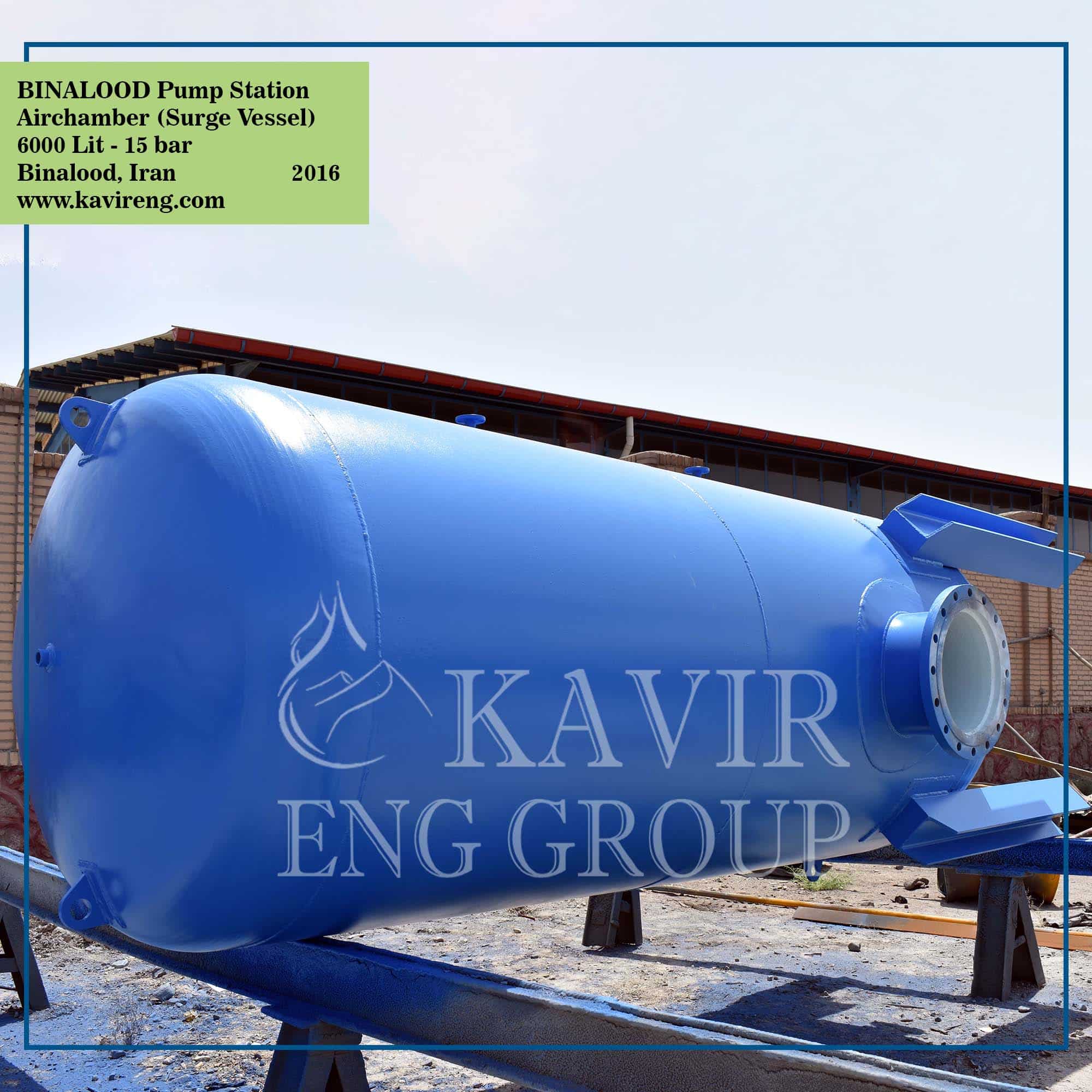

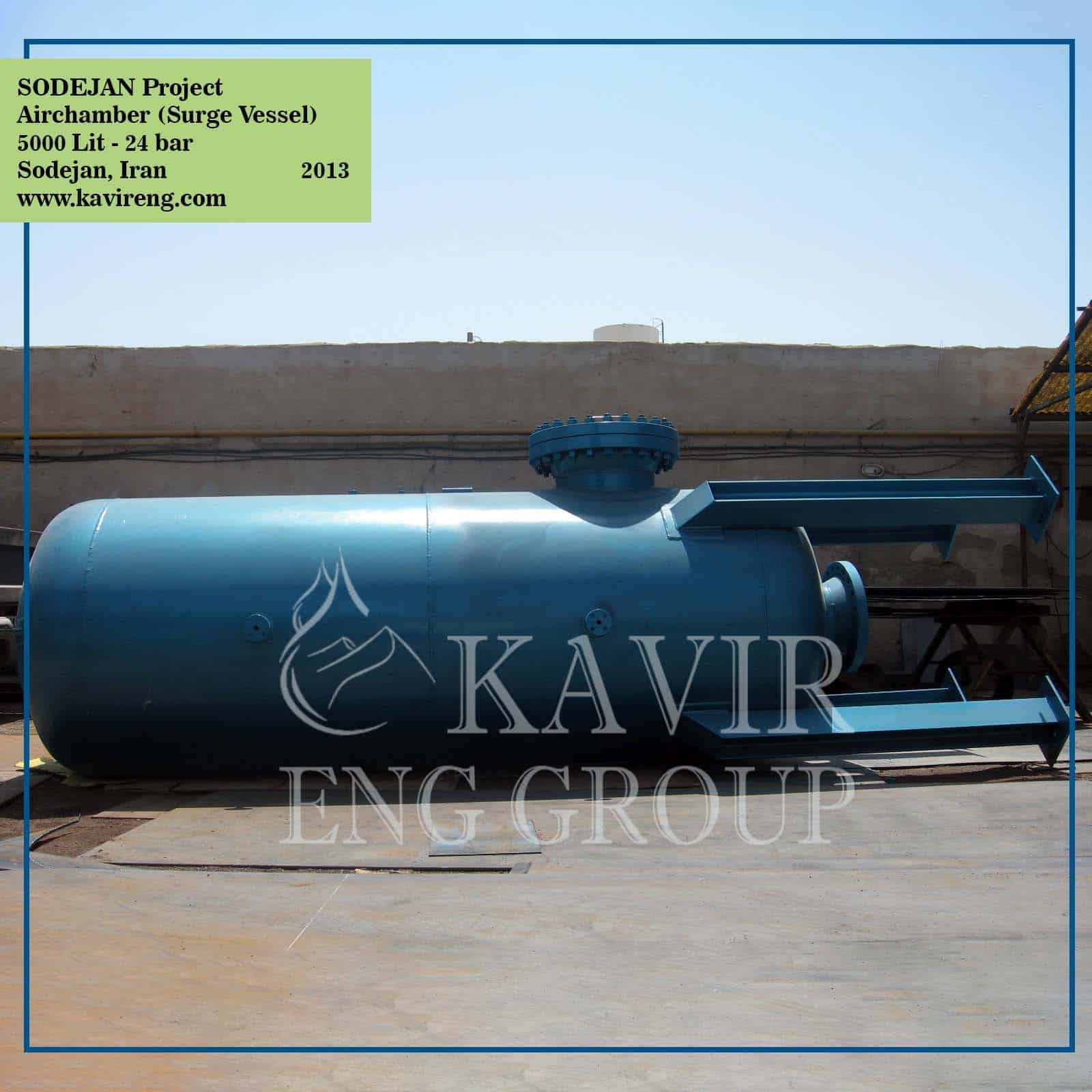

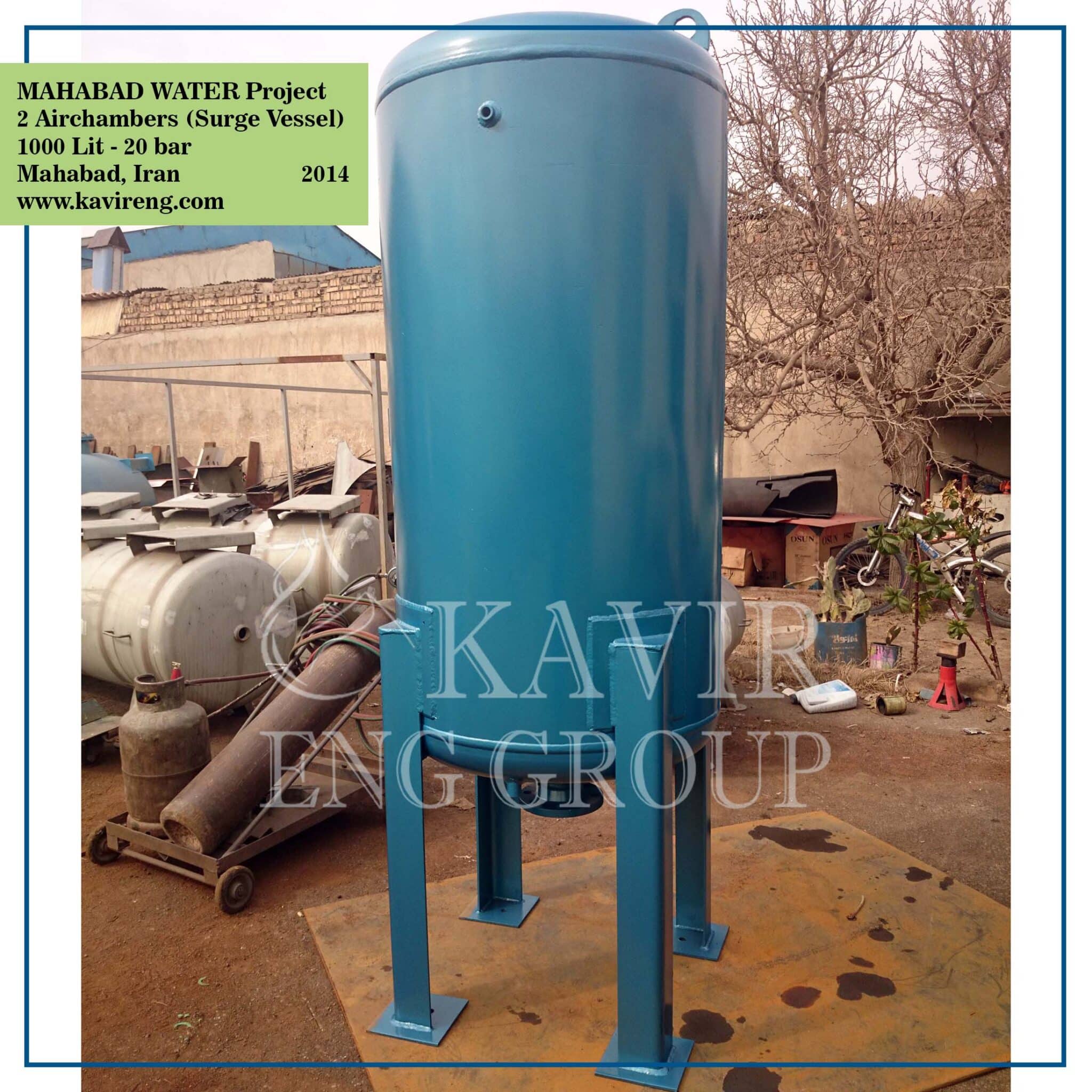

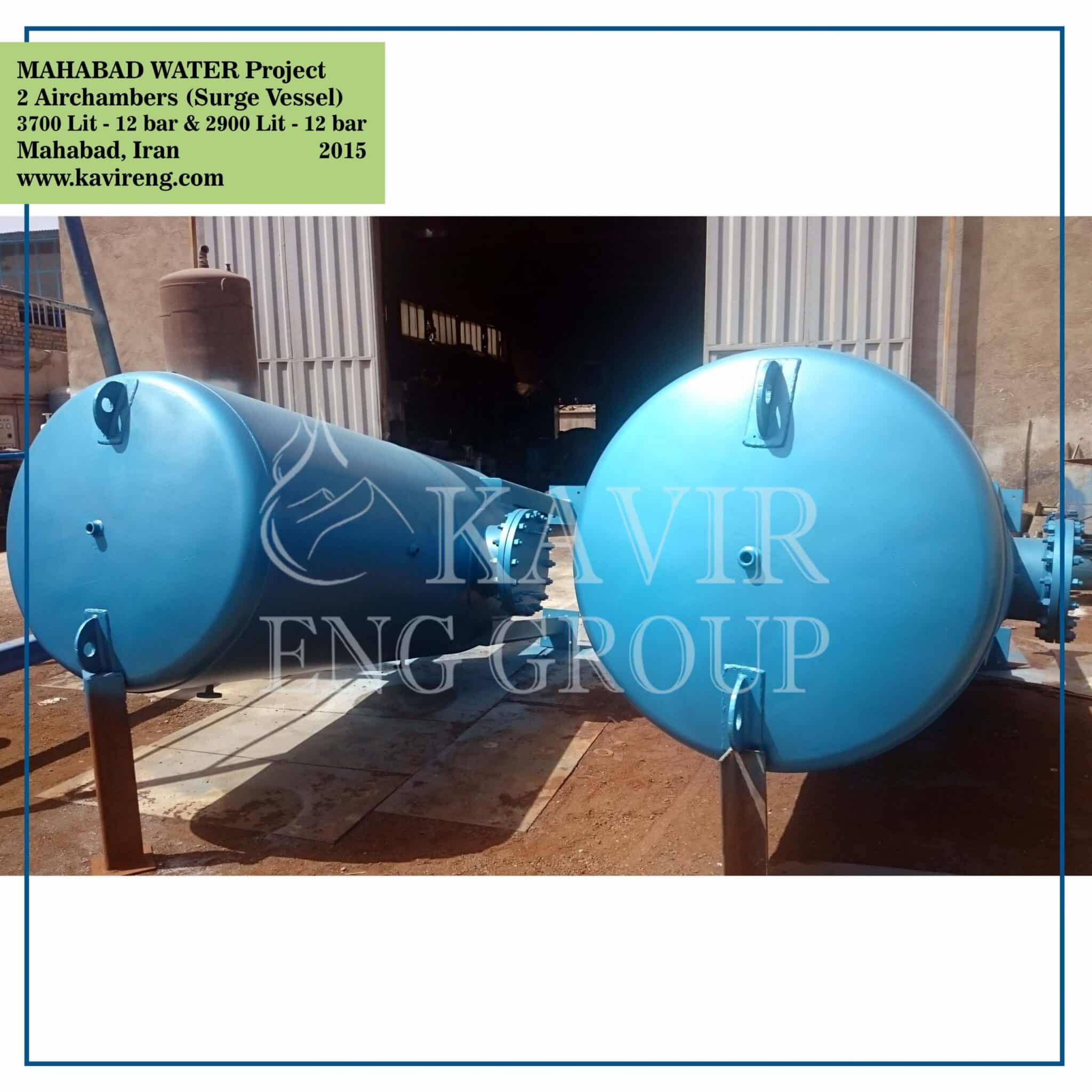

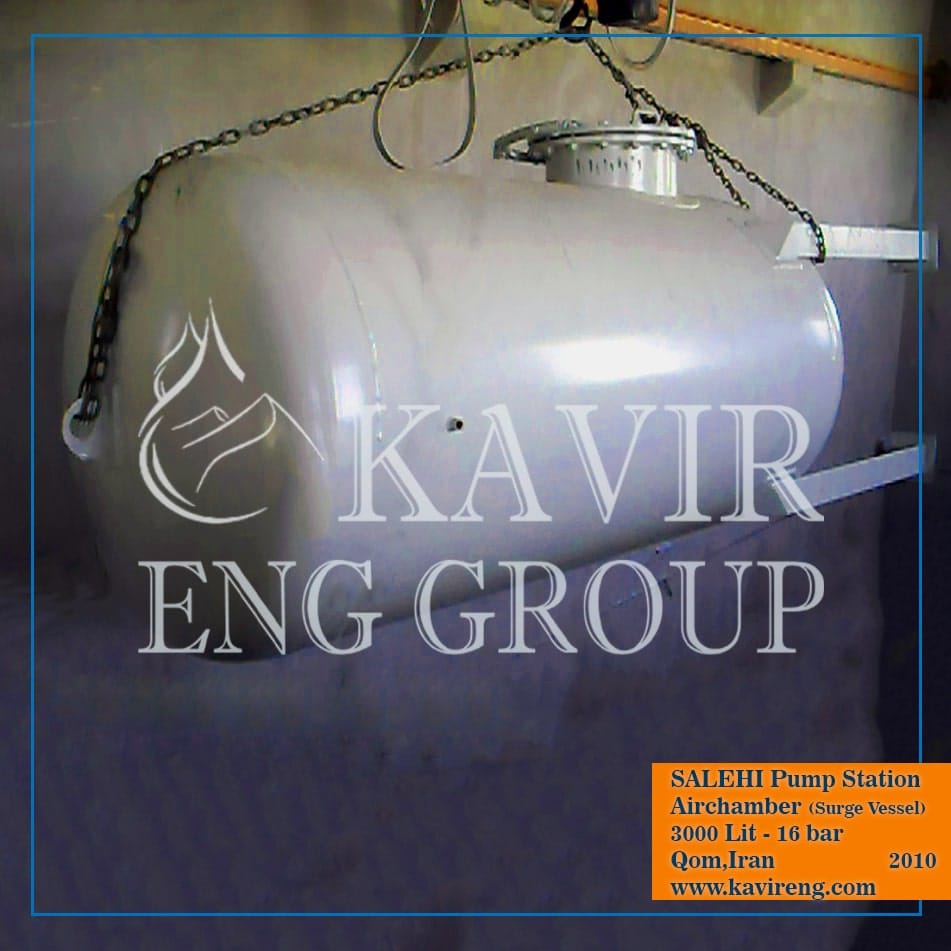

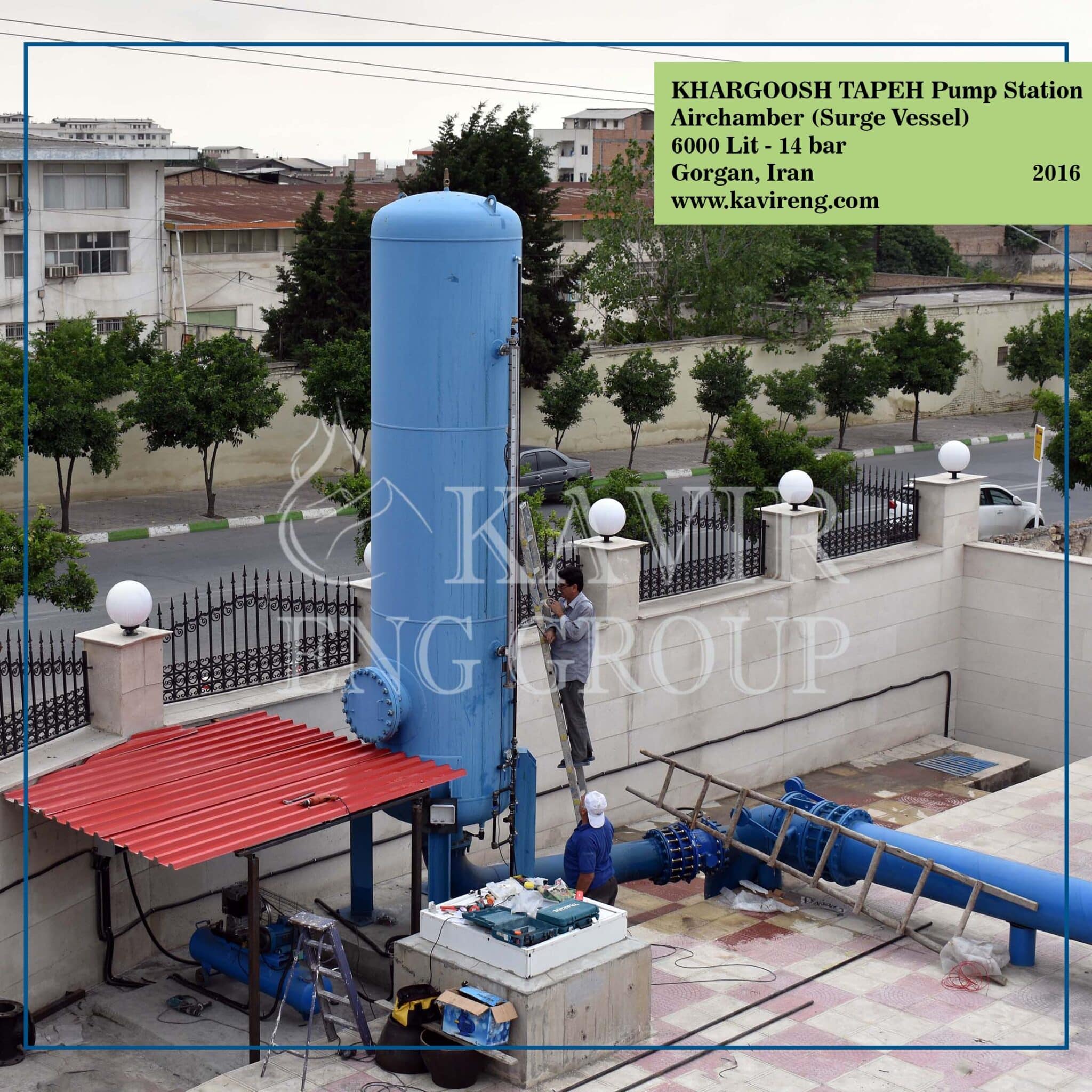

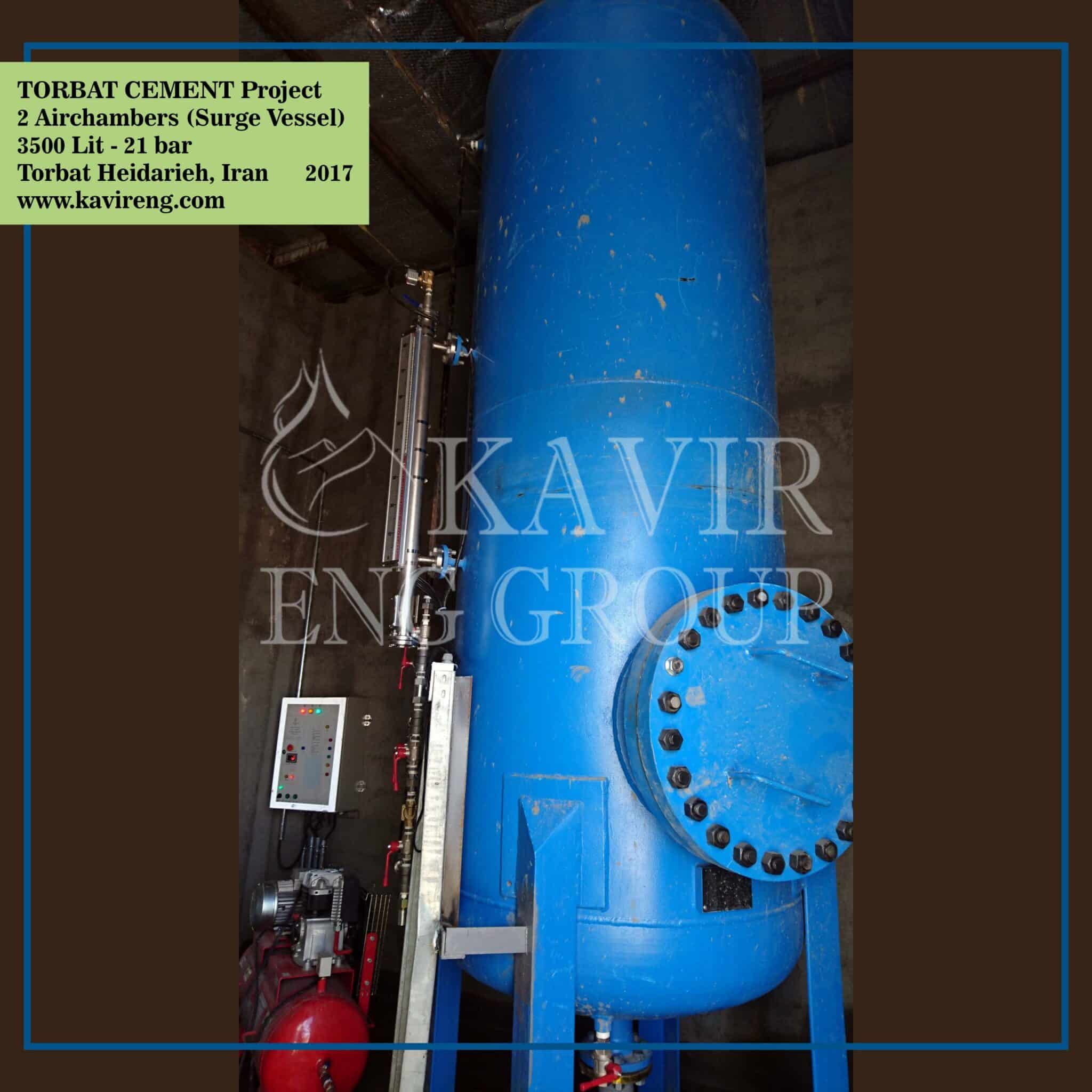

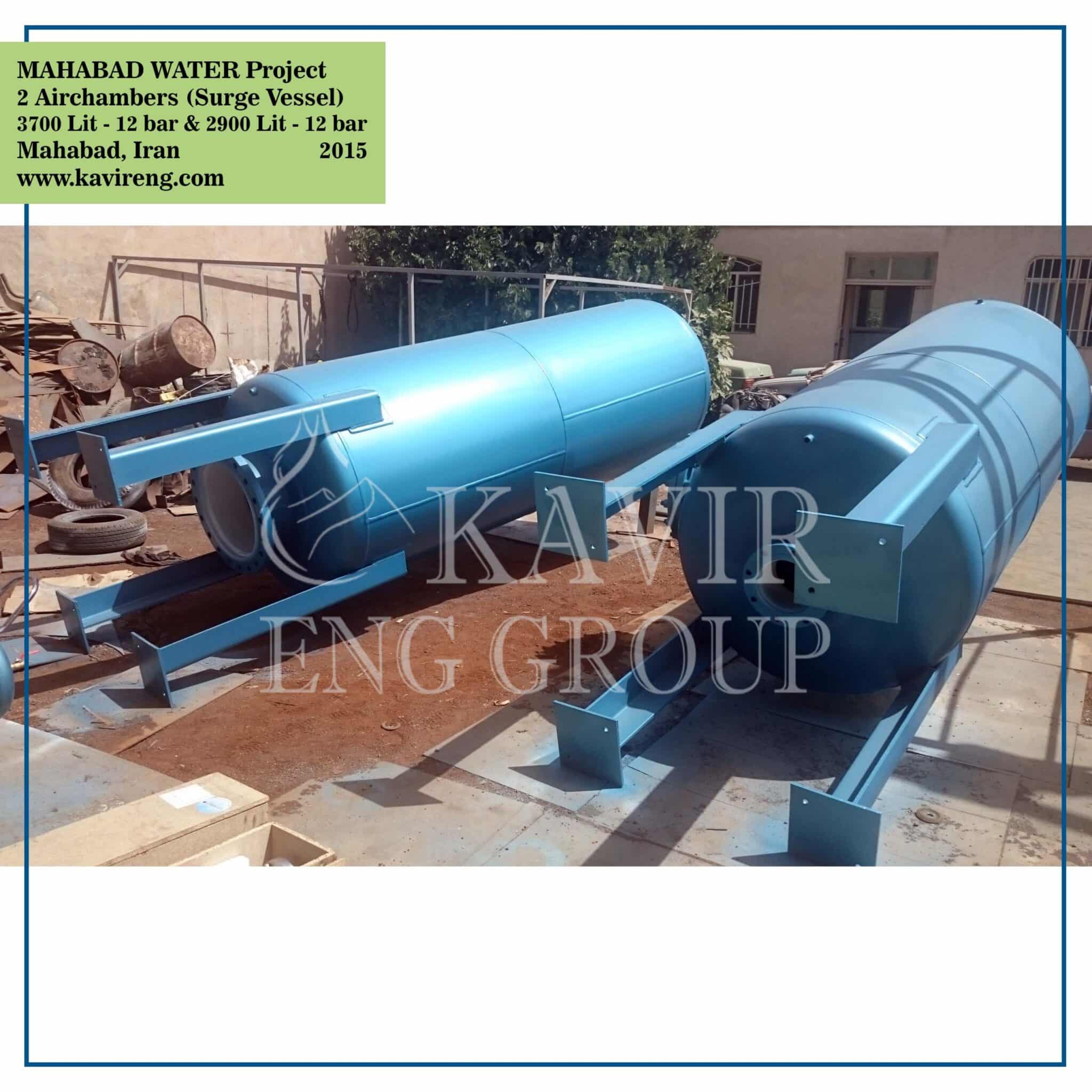

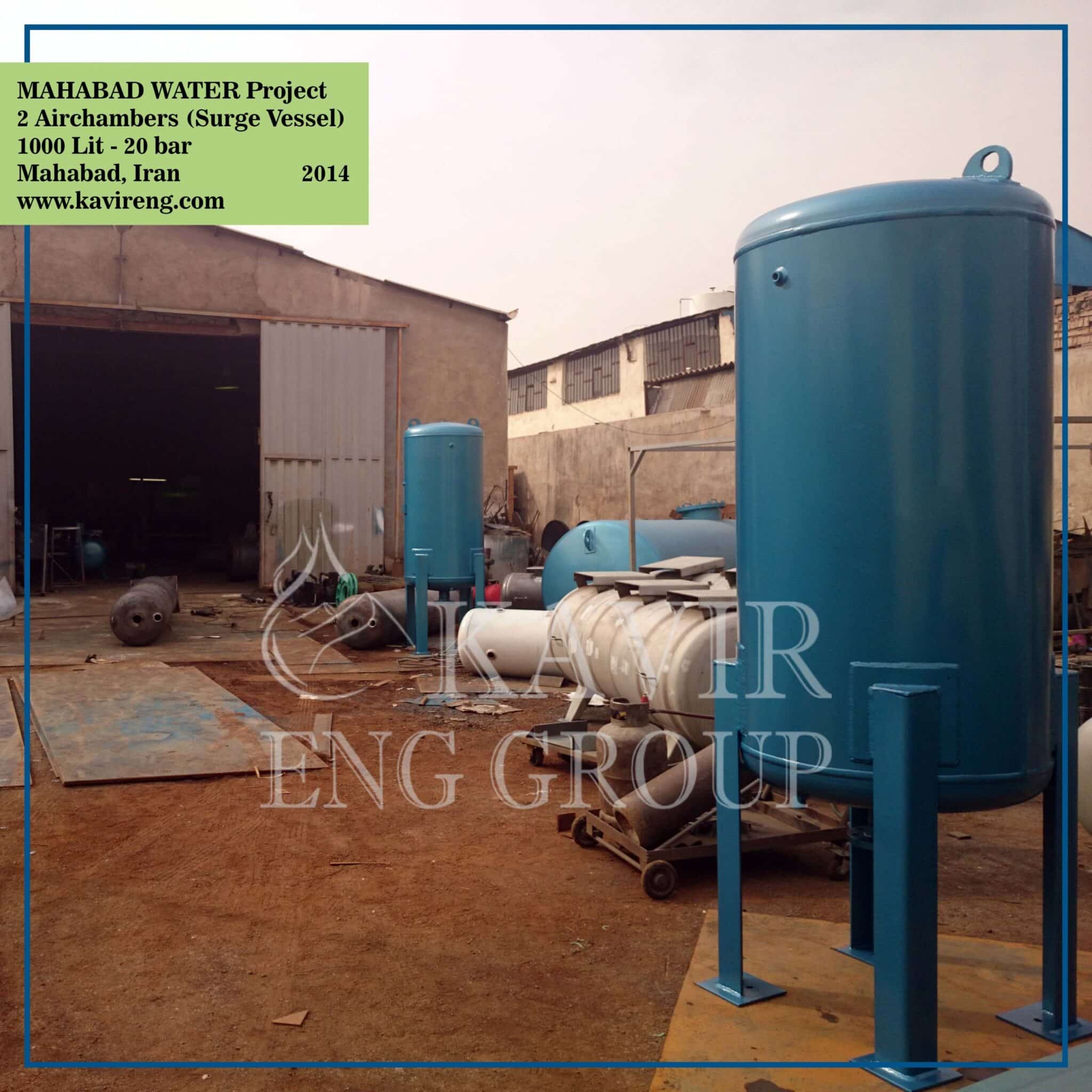

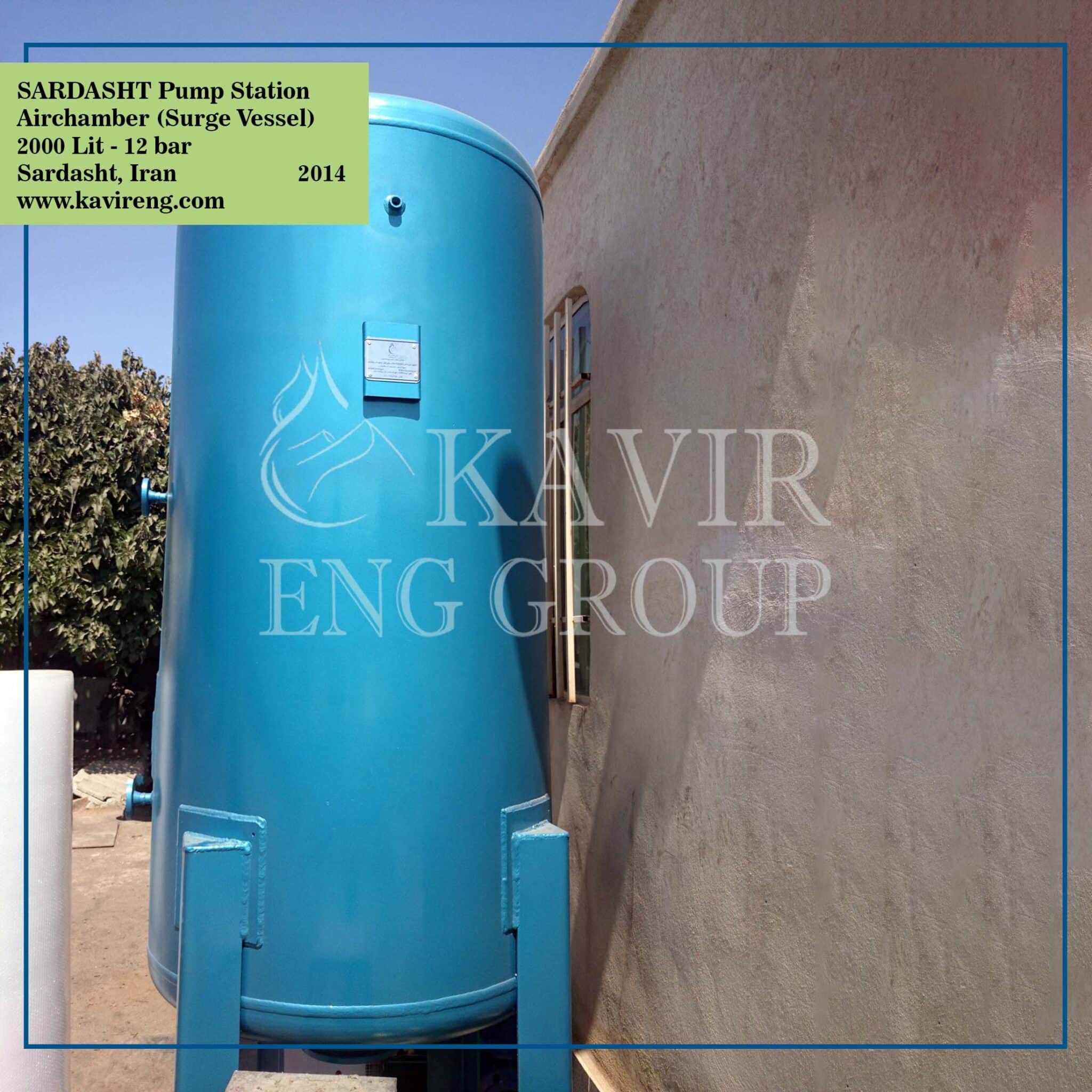

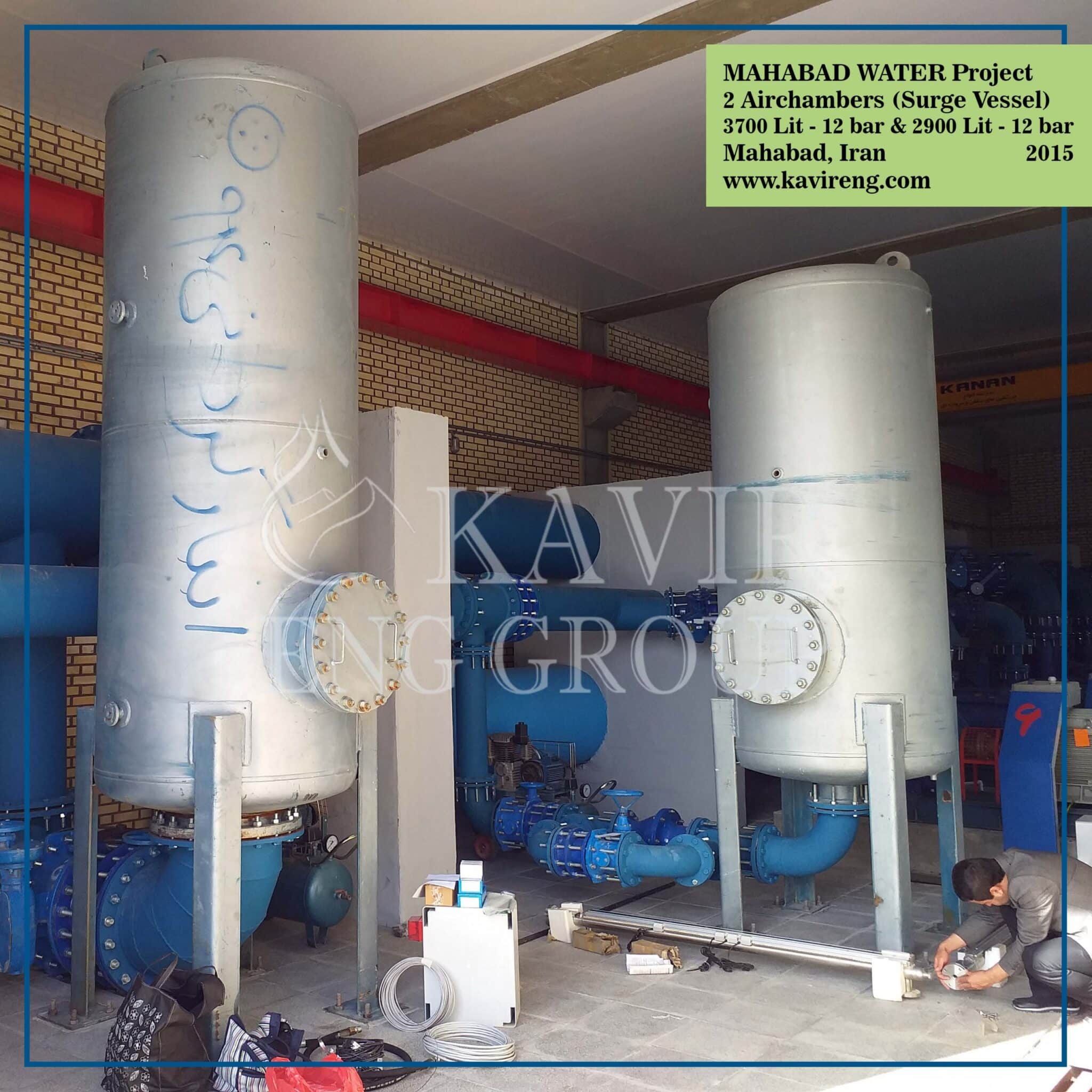

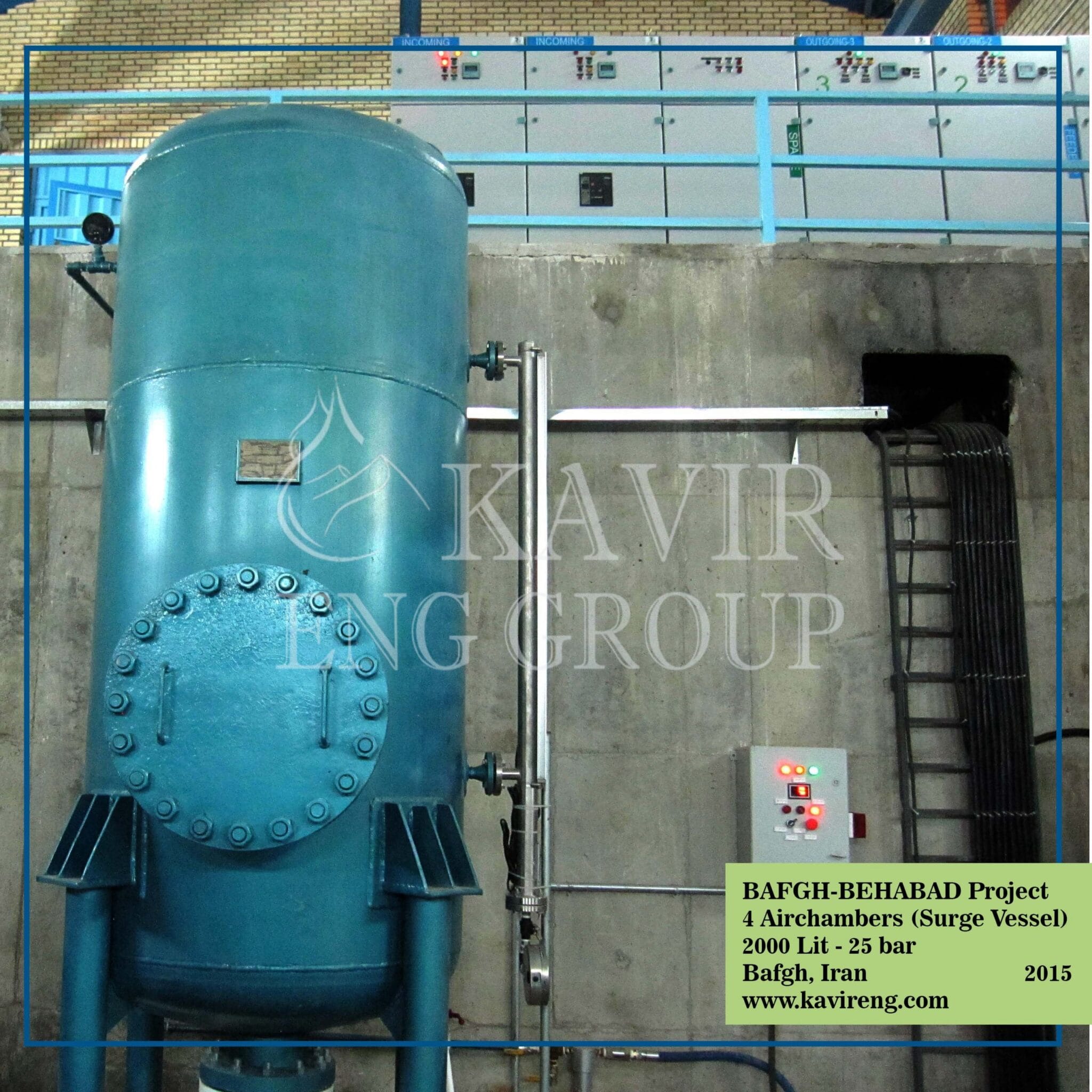

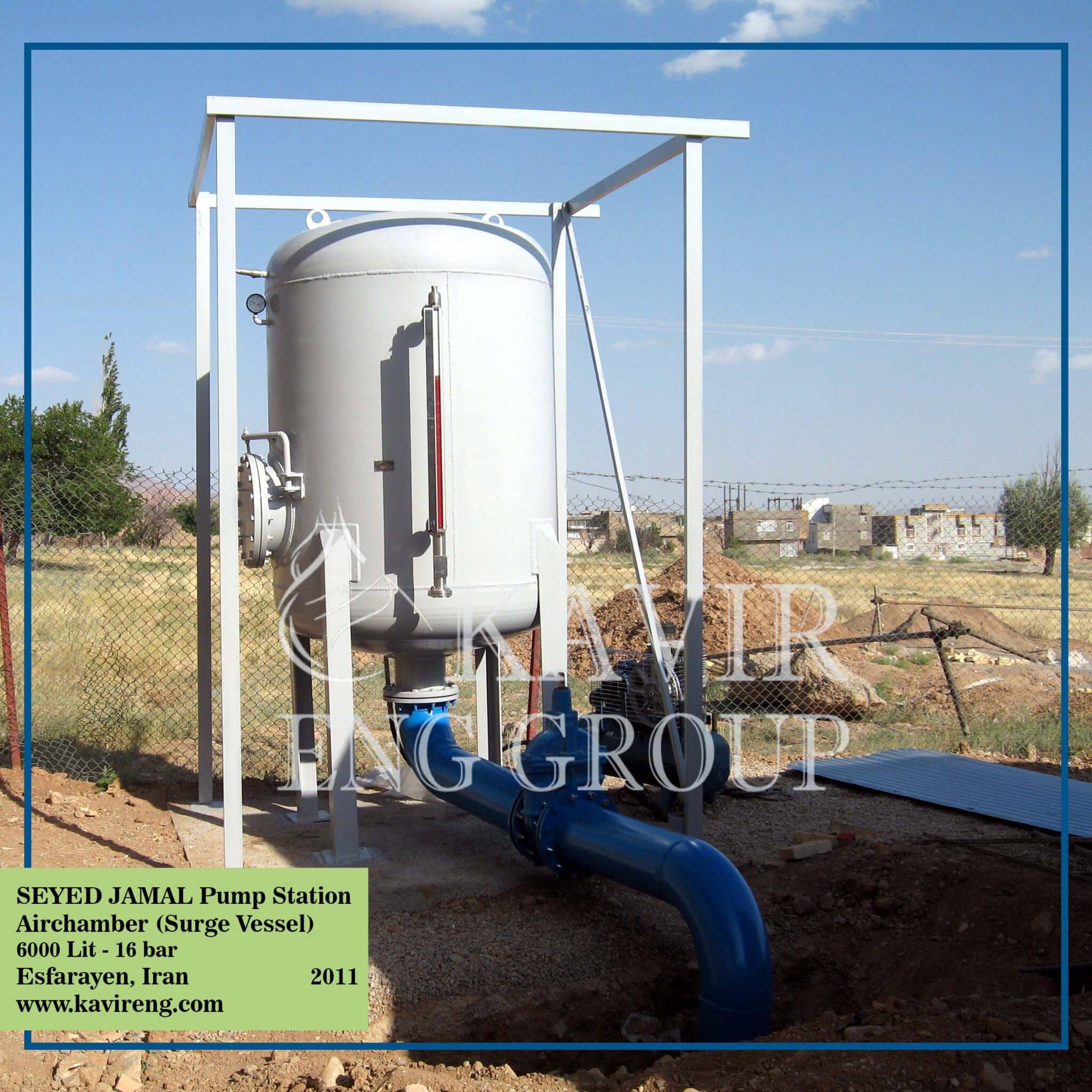

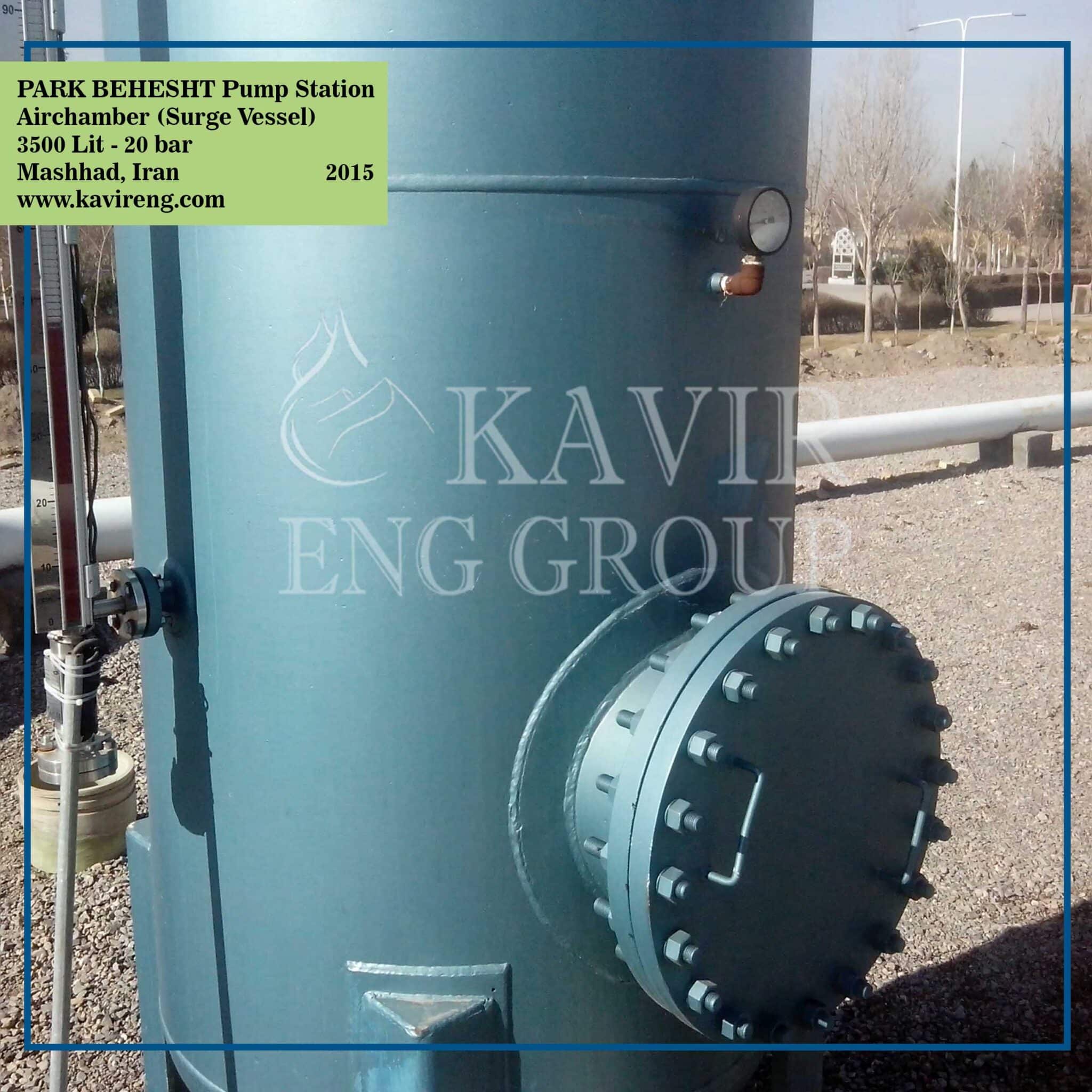

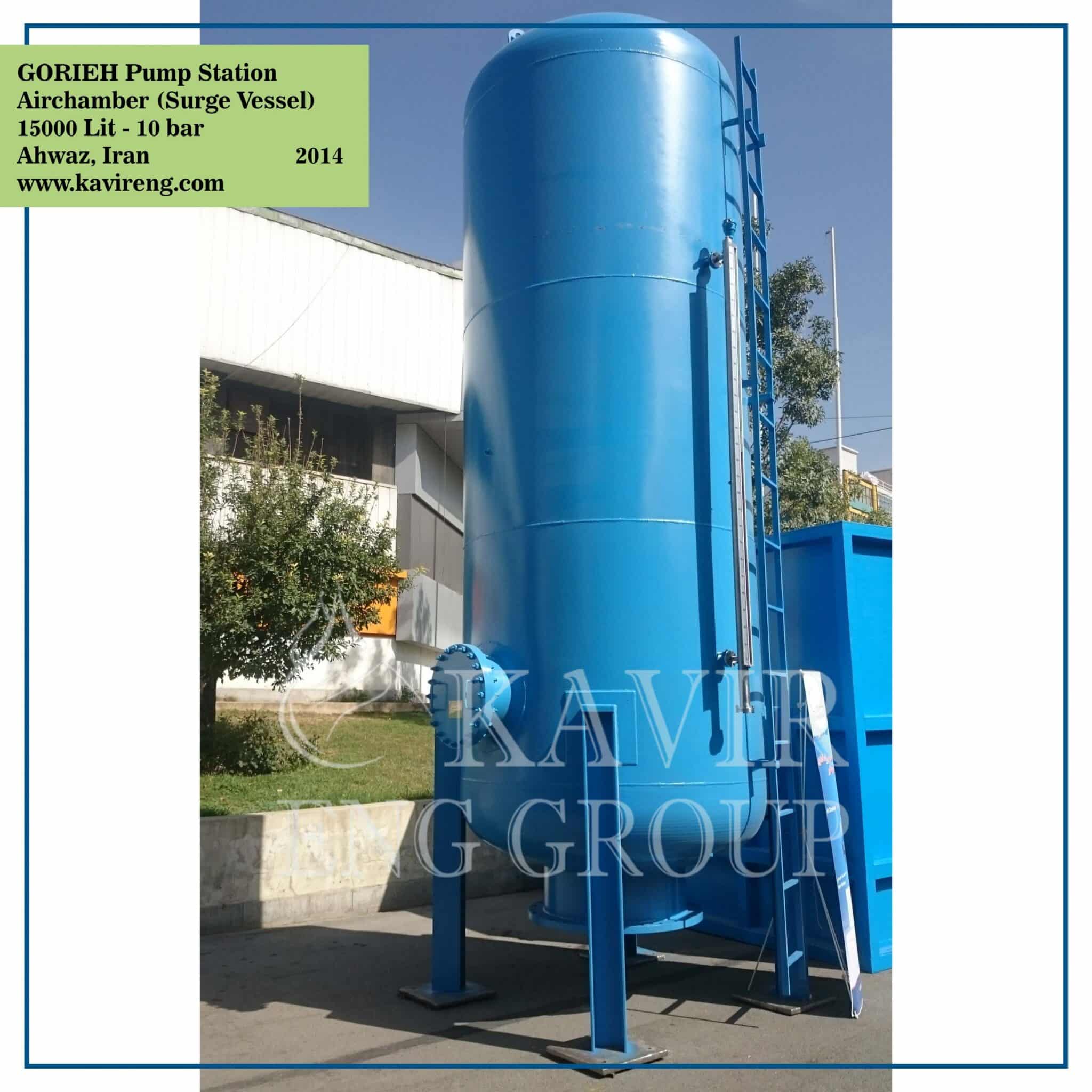

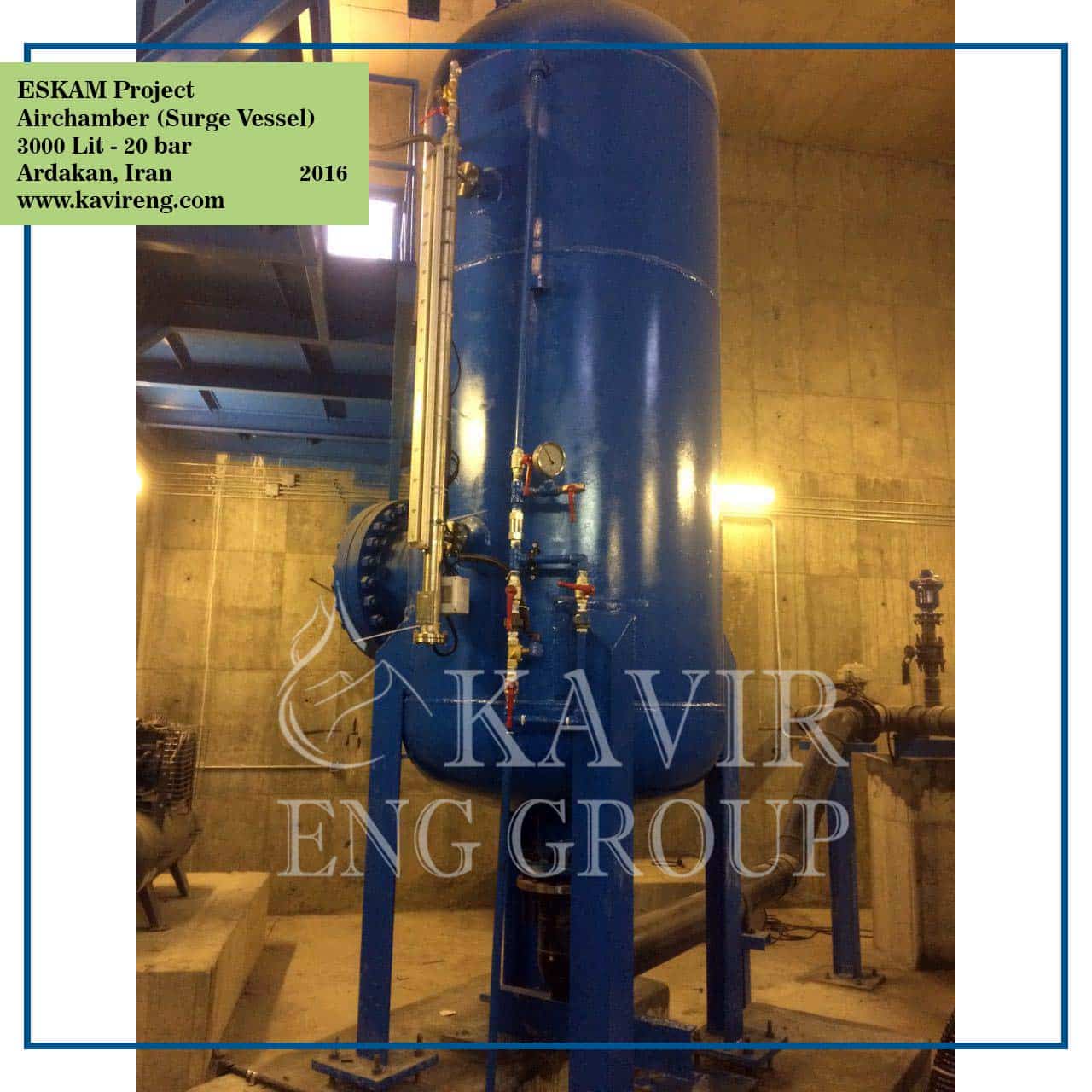

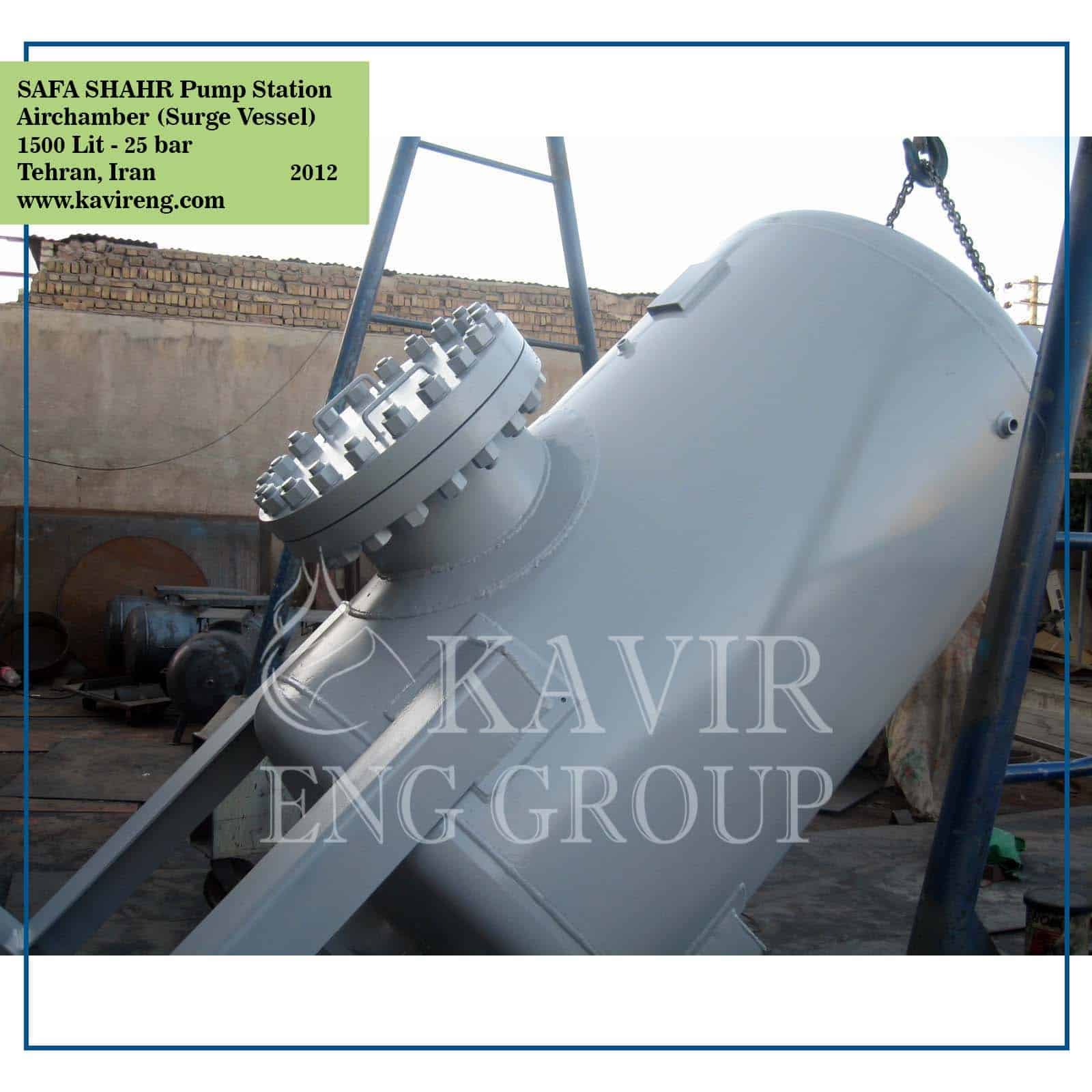

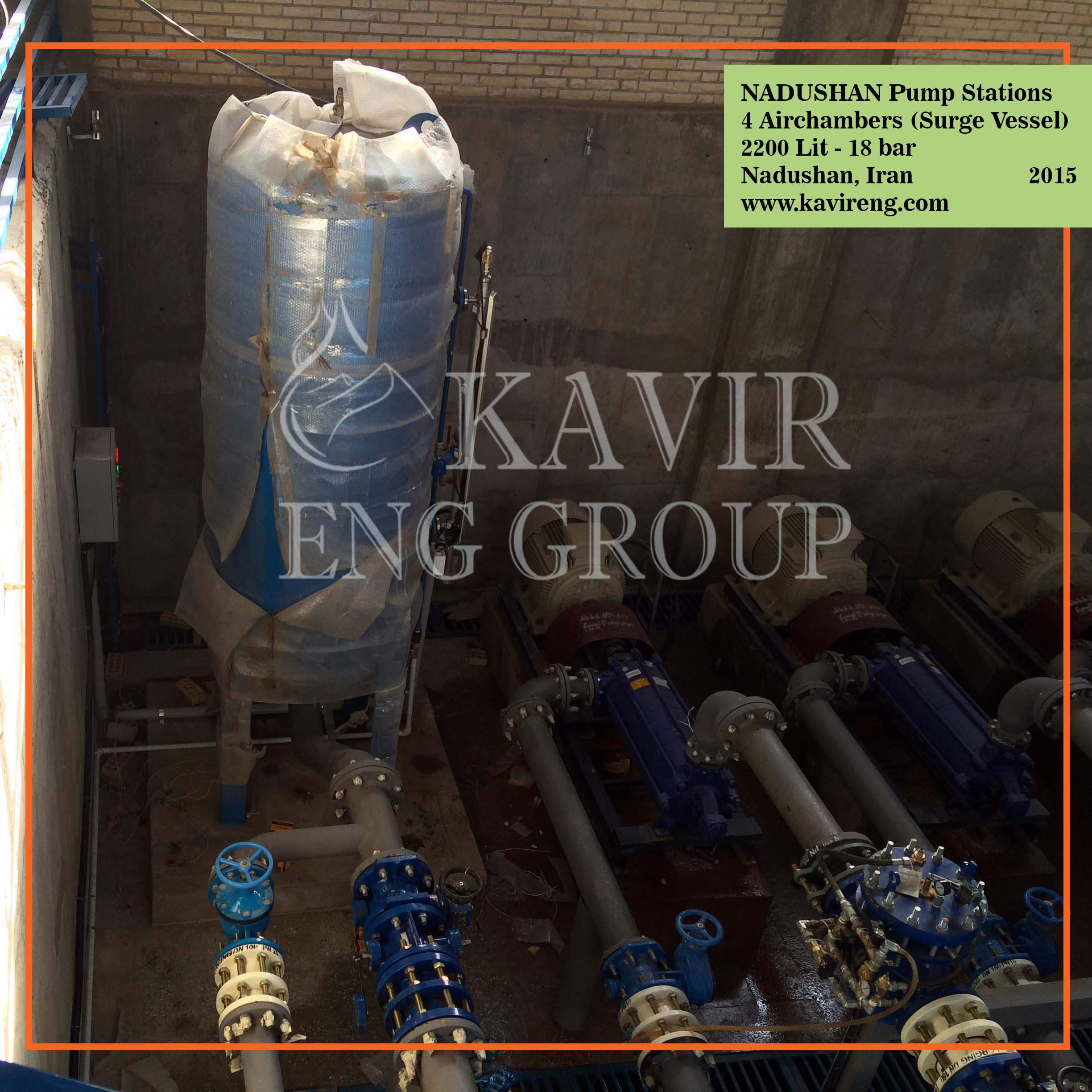

۲. مخزن ضربه گیر با کمپرسور هوا (Air Vessel with Compressor)

رایج‌ترین نوع در پروژه‌های ایران است. در این مدل، آب و هوا در تماس مستقیم هستند و برای جبران هوای حل‌شده در آب از کمپرسور استفاده می‌شود.

ویژگی‌ها:

• مناسب برای حجم‌های بالا
• ساخت ساده و مقرون‌به‌صرفه
• نیازمند سیستم کنترل سطح و کمپرسور هوا

۳. مخزن دیافراگمی (Diaphragm Type)

به جای کیسه، یک دیافراگم انعطاف‌پذیر مخزن را به دو بخش تقسیم می‌کند.

کاربرد:

• سیستم‌های بوسترپمپ
• ظرفیت‌های پایین‌تر
• سیکل‌های کاری بالا

۴. مخزن با بالشتک نیتروژن (Nitrogen Charged Tanks)

در این مدل از نیتروژن به عنوان گاز فشرده استفاده می‌شود.

مزایا:

• کاهش اکسیداسیون
• پایداری فشاری بهتر
• مناسب برای صنایع حساس

راهنمای انتخاب مخزن ضربه‌گیر

در خطوط انتقال سیال، برای کنترل پدیده ضربه قوچ (Water Hammer) معمولاً از تجهیزاتی مانند تانک ضربه‌گیر تحت فشار یا سرج تانک اتمسفریک استفاده می‌شود. انتخاب نوع مناسب مخزن به شرایط هیدرولیکی سیستم، طول خط انتقال، اختلاف ارتفاع مسیر، شکل پروفیل مسیر خط لوله، نتایج محاسبات و نحوه و ملاحظات بهره‌برداری از سیستم بستگی دارد.

چه زمانی از تانک ضربه‌گیر استفاده می‌شود؟

تانک ضربه‌گیر تحت فشار بیشتر در سیستم‌هایی استفاده می‌شود که تغییرات فشار سریع و شدید در نزدیکی ایستگاه پمپاژ رخ می‌دهد. موارد کاربرد رایج:

• خطوط انتقال با پمپ
• ایستگاه‌های پمپاژ آب
• سیستم‌های آبرسانی شهری و صنعتی
• خطوطی که امکان احداث مخزن بزرگ وجود ندارد
• پروژه‌هایی که محدودیت فضا دارند

مقایسه تانک ضربه‌گیر با سرج تانک اتمسفریک

مهم‌ترین تفاوت‌های تانک ضربه گیر تحت فشار و سرج تانک اتمسفریک به صورت خلاصه به شرح زیر است:

✅ تانک ضربه‌گیر تحت فشار

• مخزن بسته و تحت فشار
• دارای بالشتک گاز (هوا یا نیتروژن)
• مناسب برای ایستگاه‌های پمپاژ
• نیاز به حجم کمتر نسبت به سرج تانک اتمسفریک
• مناسب برای فضاهای محدود

✅ سرج تانک اتمسفریک

• مخزن در تماس با اتمسفر
• معمولاً ابعاد بزرگ‌تر
• مناسب برای خطوط انتقال طولانی
• کنترل فشار در طول مسیر خط
• نصب در نقاط خاص از مسیر انتقال (قله‌های مسیر)

عوامل مؤثر در انتخاب نوع مخزن ضربه‌گیر

انتخاب صحیح مخزن کنترل ضربه قوچ باید بر اساس تحلیل دقیق هیدرولیکی سیستم انجام شود. مهم‌ترین پارامترهای طراحی عبارتند از:

• طول خط انتقال
• قطر لوله
• جنس لوله
• سرعت جریان سیال
• مشخصات پمپ‌ها
• پروفیل ارتفاعی مسیر
• محل ایستگاه پمپاژ
• شرایط بهره‌برداری سیستم

به همین دلیل در همه پروژه‌ها، قبل از انتخاب تجهیز مناسب، تحلیل ضربه قوچ و شبیه‌سازی گذرای هیدرولیکی انجام می‌شود.

جمع‌بندی

مخزن ضربه‌گیر تحت فشار یک تجهیز حیاتی برای افزایش ایمنی و طول عمر خطوط انتقال سیال است. طراحی صحیح این مخزن بر اساس تحلیل مهندسی دقیق، از بروز خسارات سنگین ناشی از ضربه قوچ جلوگیری می‌کند و پایداری شبکه را تضمین می‌نماید.

برای دریافت مشاوره تخصصی طراحی و ساخت مخزن ضربه‌گیر متناسب با پروژه خود، با کارشناسان مهندسی کویر تماس بگیرید.
